Buchsenleisten – für SMD-, Wellenlöt- und Wire-Wrap-Montage
Buchsenleisten (Socket Header) bilden das passende Gegenstück zur Stiftleiste und ermöglichen eine sichere, lösbare Verbindung zwischen Leiterplatten oder Baugruppen. binder mpe entwickelt und produziert diese Steckverbinder sowohl in Asien als auch in Europa, in allen gängigen Rastermaßen, ergänzt durch passende Stiftleisten sowie Kabelsteckverbinder für Board-to-Board- und Wire-to-Board-Verbindungen.
Welche Arten von Buchsenleisten bietet binder mpe an?

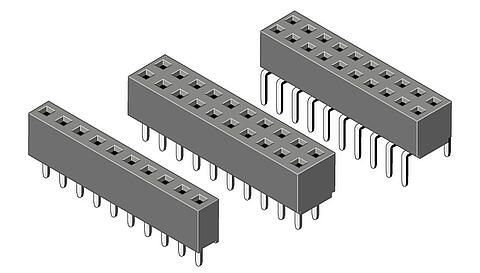

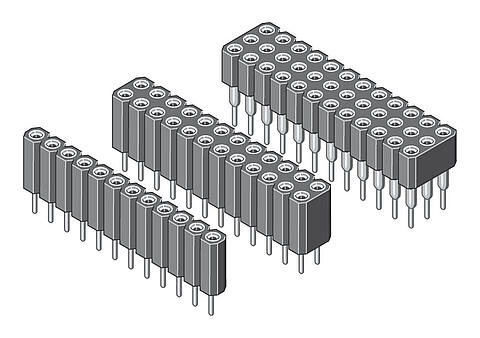

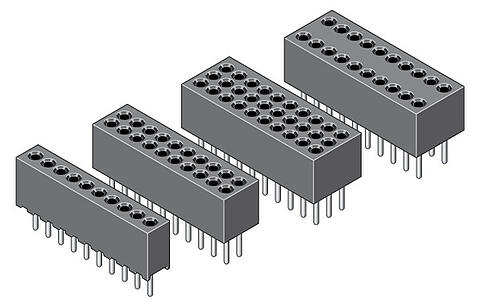

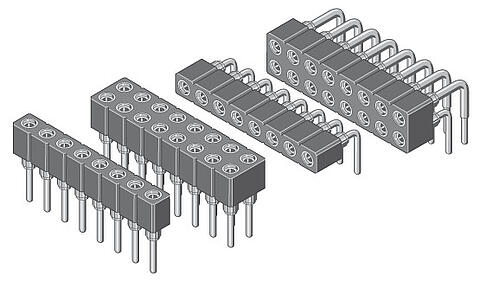

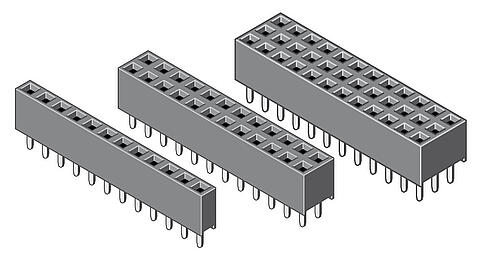

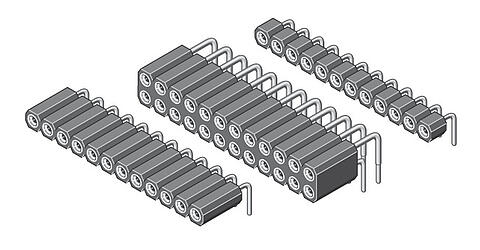

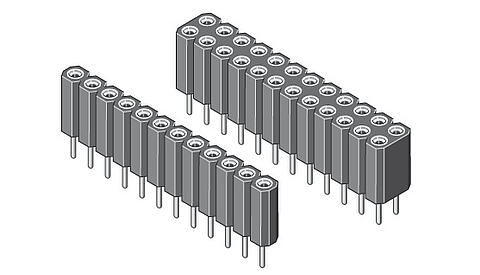

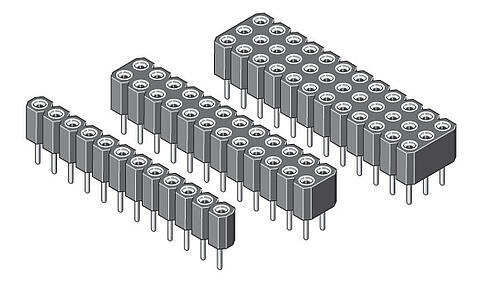

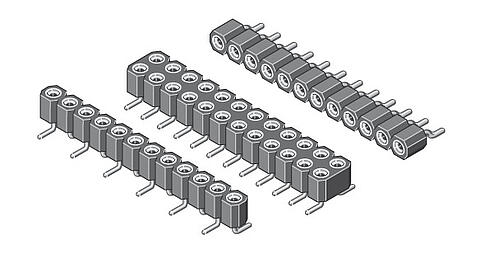

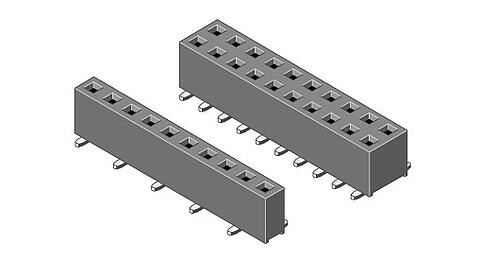

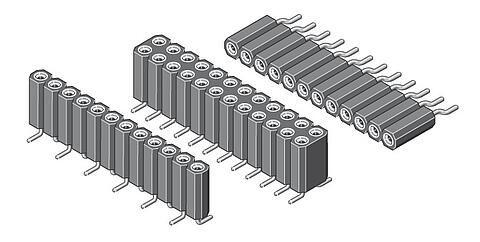

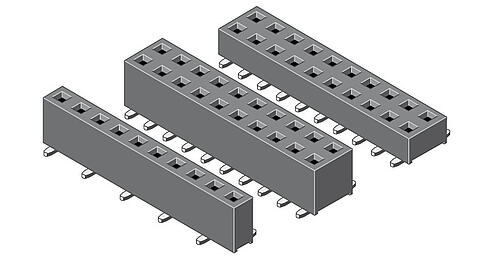

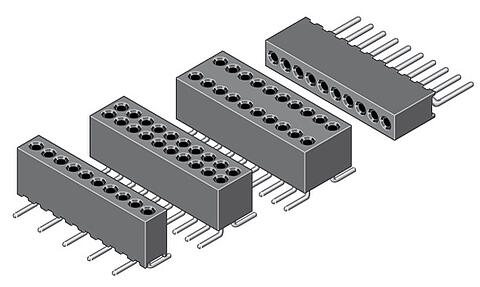

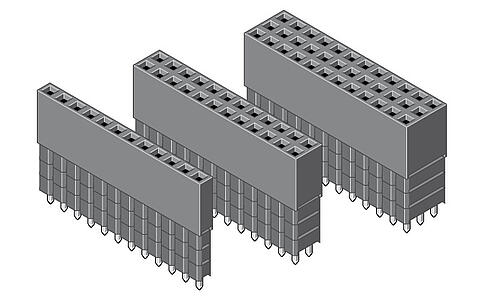

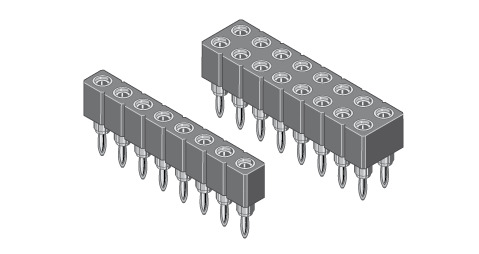

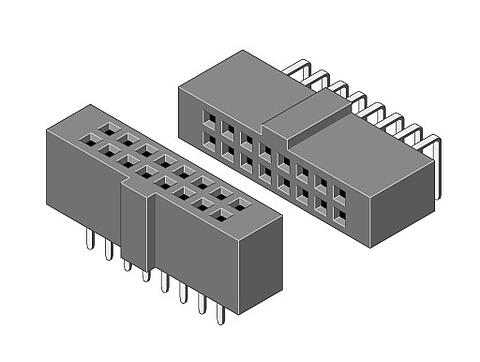

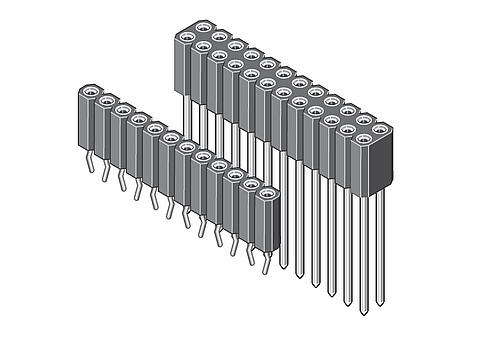

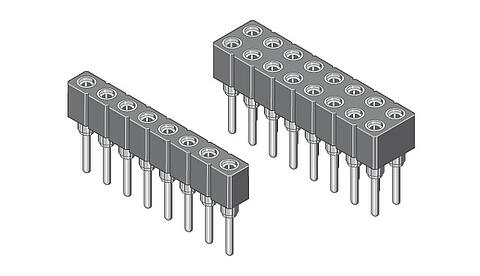

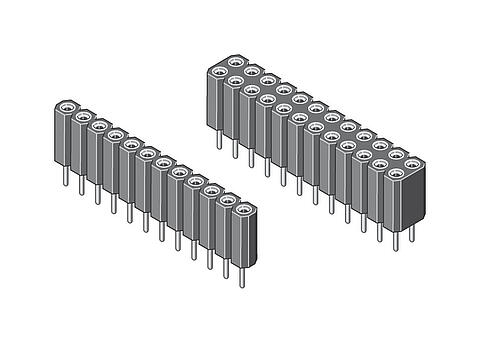

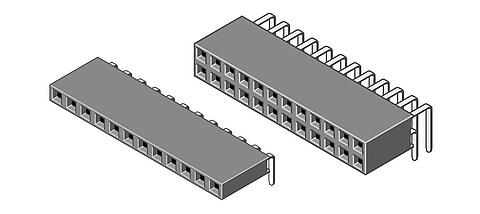

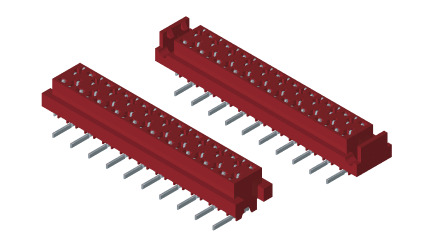

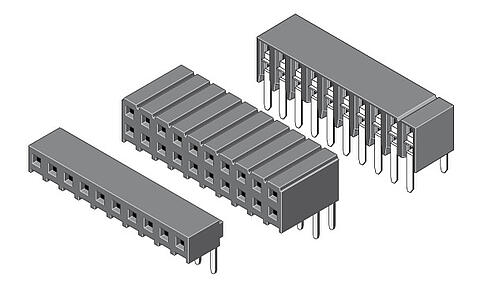

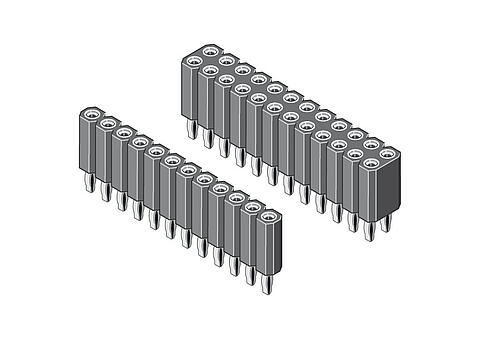

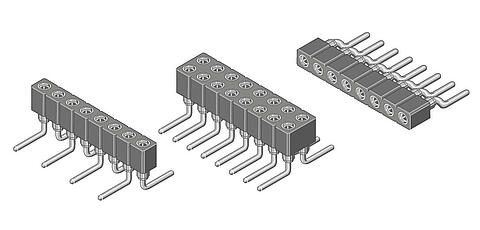

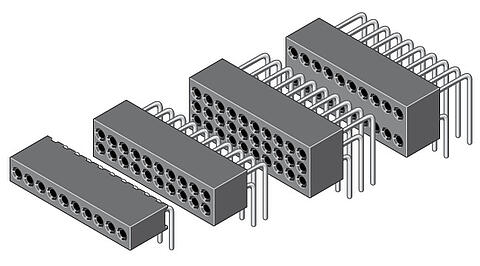

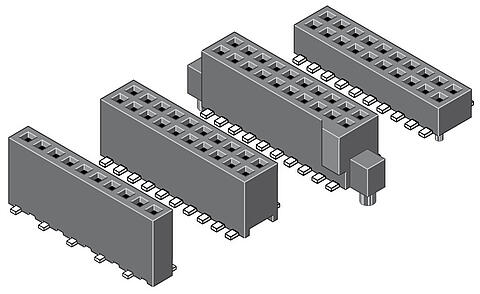

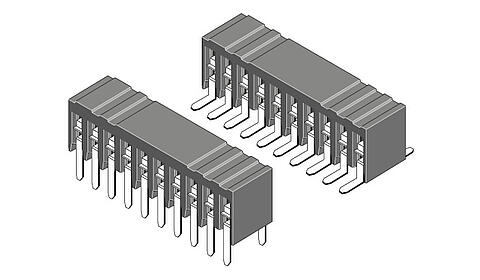

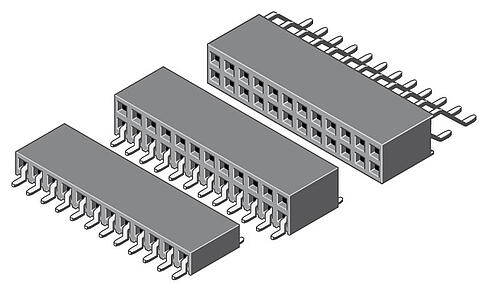

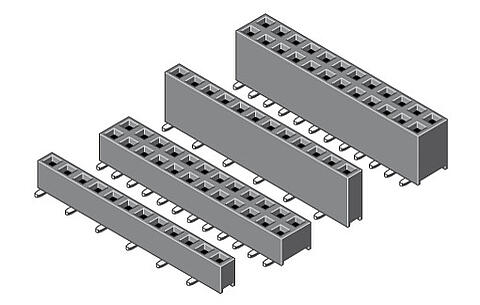

binder mpe bietet komplette Board to Board Connector Systeme einreihig oder zweireihig an, und zwar in den Rastermaßen 0,50 mm, 0,80 mm, 1,00 mm, 1,25 mm, 1,27 mm, 2,00 mm, 2,50 mm, 2,54 mm, 3,00 mm, 3,96 mm, 4,20 mm und 5,08 mm sowie Mischformen aus diesen. Nahezu alle Ausführungen sind sowohl für Einlötmontage (Wellenlöten) und Pin-in-Paste-Montage (Reflow) als auch für SMD-/SMT-Montage erhältlich. Stehende (vertikale) sowie liegende (horizontale) Buchsenleisten erlauben äußerst flexible Anordnungen der Leiterplatten. Ausführungen für Kabelanschluss sind als IDC- oder Crimpverbinder erhältlich. Verzinnte sowie vergoldete Kontakte in unterschiedlichen Schichtdicken oder selektive Veredelungen sind als Standard für nahezu alle Serien verfügbar. Auch sind nahezu alle Ausführungen sowohl in Low Cost mit gestanzten Kontakten als auch für High-End-Anwendungen mit gedrehten Präzisionskontakten verfügbar. Ein wesentlicher Vorteil bei binder mpe liegt in der großen Flexibilität bei kundenspezifischen Lösungen. Kundenspezifische Buchsenleisten können sehr schnell und ohne großes Investment realisiert werden. Neben Sonderformen beim Isolierkörper können auch speziell geformte Kontakte sowie spezielle Kontaktoberflächen einfach umgesetzt werden.
Einsatzbereiche der Buchsenleisten von binder mpe
Buchsenleisten von binder mpe bilden gemeinsam mit den passenden Stiftleisten eine sichere, lösbare Verbindung zwischen Leiterplatten oder Baugruppen. Eingesetzt werden sie unter anderem in der Industrieelektronik, der Computerindustrie sowie der Unterhaltungselektronik, wo zuverlässige Steckverbindungen gefragt sind. Darüber hinaus realisiert binder mpe kundenspezifische Ausführungen für die Automobilindustrie und den Einsatz in Haushaltsgeräten, etwa mit angepassten Rastermaßen oder speziellen Kontaktoberflächen.
Häufige Fragen (FAQ) - Buchsenleisten
Sind die Buchsenleisten von binder mpe auch auf Rolle lieferbar, um eine automatische Bestückung zu ermöglichen?
Ja, alle unsere Buchsenleisten können auf Rolle geliefert werden. Zur automatischen Bestückung werden diese dann mit einer entsprechenden Ansaugkappe ausgestattet.
Ist bei den Buchsenleisten mit Präzisionskontakten auch eine Teilbestückung möglich?
Ja, dies ist ohne Probleme und in jeder beliebigen Konfiguration möglich.
Gibt es für die Crimpkontakte auch entsprechende Crimpwerkzeuge bei binder mpe?
Ja, binder mpe bietet für alle seine Crimpkontakte auch Crimpwerkzeuge. Verfügbar sind entweder einfache Handcrimpzangen oder auch komplexe Werkzeuge für Crimpautomaten.
Können kundenspezifische Schichtdicken bei der Kontaktoberfläche angeboten werden?
Ja, unterschiedliche Schichtdicken bei der Kontaktveredelung sind auf Anfrage möglich. Je nach gewünschter Veredelungsart und -dicke können dabei Mindestabnahmemengen gelten.
