Technische Daten
mehrweniger| Raster (mm) | 2,54 |
| Steckbar mit (von, bis) | ☐ 0,64 |
| Polzahl | 6, 9, 12, 15 ... 120 |
| Kodierung | Nein |
| Verriegelung | Nein |
| Material Kontakt | Phosphor Bronze |
| Veredelung Kontakt | Au, Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 500 V RMS / V DC |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 3 |
| Reihenabstand (mm) | 2,54 |
| Kontaktausführung | Gestanzt |
| Sockellayout |
Three-row
|
| Verpackung | Standard |
| L | 13,35, 18,40, 18,43, 18,44 ... 23,27 |

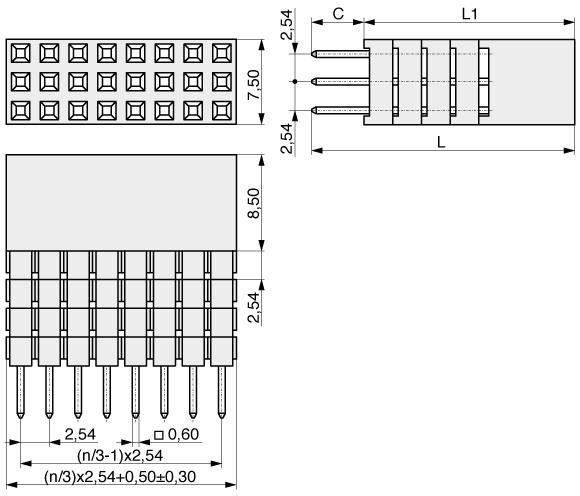

Zeichnung / Abmessungen
mehrweniger
| L | C | L1 |
|---|---|---|
| 13,35 | 2,30 | 11,05 |
| 18,40 | 7,35 | 11,05 |
| 23,25 | 12,20 | 11,05 |
| 18,44 | 4,85 | 13,59 |
| 23,24 | 9,65 | 13,59 |
| 18,43 | 2,30 | 16,13 |
| 23,23 | 7,10 | 16,13 |
| 23,27 | 4,60 | 18,67 |
| 23,26 | 2,06 | 21,20 |
