582-1

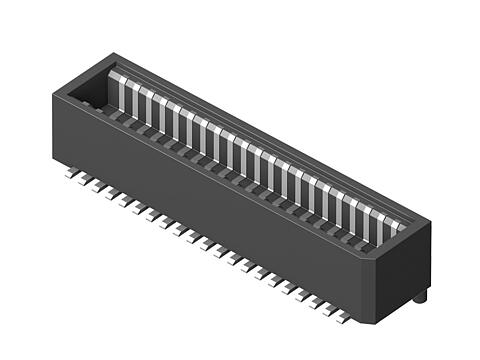

High Density Steckverbinder 0,80 mm 582 1

Buchsenleisten, High Density Steckverbinder 0,80 mm

Raster (mm)	0,80
Polzahl	10, 14, 20, 24 ... 50
Buchse / Stift	Buchse
Kodierung	ja
Verriegelung	Nein
Material Kontakt	Phosphor Bronze
Veredelung Kontakt	Au
Isoliermaterial	Hochtemp. Thermoplast UL94V-0
Bemessungsstrom IEC	0,5 A
Nennspannung	50 V RMS / V DC
Durchschlagspannung	150 V RMS für 1 Minute
Betriebstemperatur	-40°C bis +105°C
Max.-Prozesstemperatur	260°C für 10 Sekunden
Leiterplattenanschluß	SMD Gull Wing
Ausrichtung zu PCB	Vertikal
Kontaktreihen	2
Montagekappen	Mit Bestückungshilfe, Ohne Bestückungshilfe
Positionierpin	Mit Positionierpin
Kontaktausführung	Gestanzt
Verpackung	Rolle, Stange
L	3,65, 4,15, 5,15, 5,65

Polzahl	A	B	C	D
10	6,20	3,20	5,00	4,90
14	7,80	4,80	6,60	6,50
20	10,20	7,20	9,00	8,90
24	11,80	8,80	10,60	10,50
30	14,20	11,20	13,00	12,90
36	16,60	13,60	15,40	15,30
40	18,20	15,20	17,00	16,90
50	22,20	19,20	21,00	20,90
10	6,20	3,20	5,00	4,90
14	7,80	4,80	6,60	6,50
20	10,20	7,20	9,00	8,90
24	11,80	8,80	10,60	10,50
30	14,20	11,20	13,00	12,90
36	16,60	13,60	15,40	15,30
40	18,20	15,20	17,00	16,90
50	22,20	19,20	21,00	20,90

Konfigurieren Sie Ihr Produkt

Artikelnummer

582-1-???-1-NFX-K??-????

Bitte konfigurieren Sie das Produkt fertig

Polzahl

Verpackung

Montagekappen
