Technische Daten
mehrweniger| Raster (mm) | 0,80 |
| Polzahl | 10, 14, 20, 24 ... 50 |
| Buchse / Stift | Buchse |
| Kodierung | ja |
| Verriegelung | Nein |
| Material Kontakt | Phosphor Bronze |
| Veredelung Kontakt | Au |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 0,5 A |
| Nennspannung | 50 V RMS / V DC |
| Durchschlagspannung | 150 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 2 |
| Montagekappen | Ohne Bestückungshilfe |
| Positionierpin | Mit Positionierpin |
| Kontaktausführung | Gestanzt |
| Verpackung | Rolle, Stange |
| L | 4,70 |

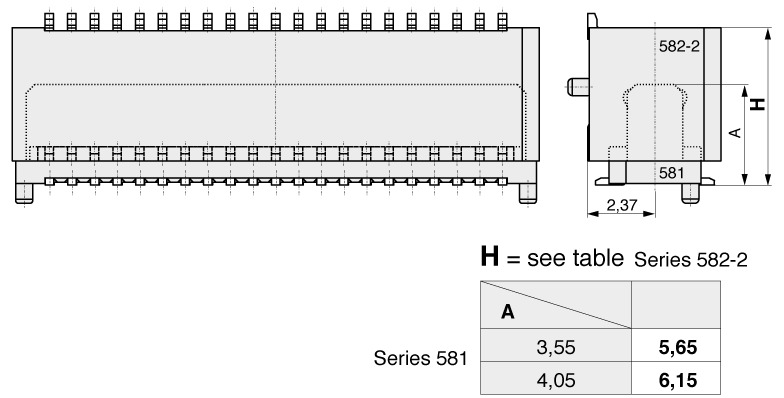

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D |
|---|---|---|---|---|
| 10 | 6,20 | 3,20 | 5,00 | 4,90 |
| 14 | 7,80 | 4,80 | 6,60 | 6,50 |
| 20 | 10,20 | 7,20 | 9,00 | 8,90 |
| 24 | 11,80 | 8,80 | 10,60 | 10,50 |
| 30 | 14,20 | 11,20 | 13,00 | 12,90 |
| 36 | 16,60 | 13,60 | 15,40 | 15,30 |
| 40 | 18,20 | 15,20 | 17,00 | 16,90 |
| 50 | 22,20 | 19,20 | 21,00 | 20,90 |
| 10 | 6,20 | 3,20 | 5,00 | 4,90 |
| 14 | 7,80 | 4,80 | 6,60 | 6,50 |
| 20 | 10,20 | 7,20 | 9,00 | 8,90 |
| 24 | 11,80 | 8,80 | 10,60 | 10,50 |
| 30 | 14,20 | 11,20 | 13,00 | 12,90 |
| 36 | 16,60 | 13,60 | 15,40 | 15,30 |
| 40 | 18,20 | 15,20 | 17,00 | 16,90 |
| 50 | 22,20 | 19,20 | 21,00 | 20,90 |
