Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
562-2

Buchsenleiste mit Signal- und Hochstromkontakten 2,54/5,08 mm 562 2

Buchsenleisten, Buchsenleiste mit Signal- und Hochstromkontakten 2,54/5,08 mm

Für SMD-Montage.

Verfügbare Variationen
Produktvergleich

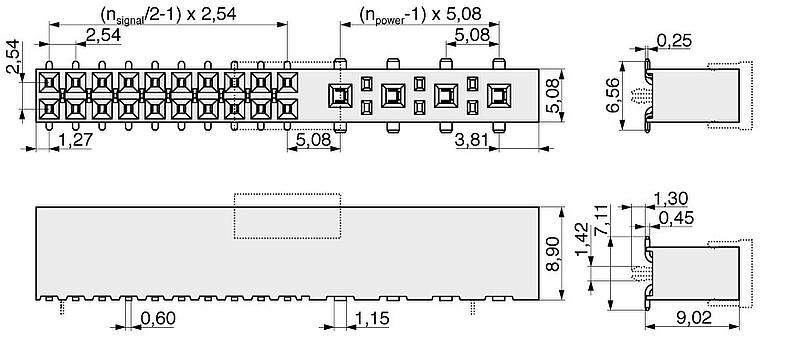

Abbildung Buchsenleiste mit Signal- und Hochstromkontakten 2,54/5,08 mm  562  2
Technische Daten
mehrweniger
Raster (mm) 2,54/5,08
Steckbar mit (von, bis) ☐ 0,64
☐ 1,14
Polzahl 2 power / 10 signal, 2 power / 12 signal, 2 power / 14 signal, 2 power / 16 signal ... 4 power / 8 signal
Buchse / Stift Buchse
Kodierung ja
Material Kontakt Phosphor Bronze
Veredelung Kontakt Au, Selectiv Au, Sn
Isoliermaterial Hochtemp. Thermoplast UL94V-0
Bemessungsstrom IEC 8,2 A mit zusätzlich Signal Kont.
Nennspannung 250 V RMS / V DC
Durchschlagspannung 500 V RMS / V DC
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Leiterplattenanschluß SMD Gull Wing SMD Gull Wing
Ausrichtung zu PCB Vertikal Vertikal
Montagekappen Mit Bestückungshilfe, Ohne Bestückungshilfe
Positionierpin Mit Positionierpin, Ohne Positionierpin
Kontaktausführung Gestanzt
Sockellayout DIL strip (Dual-in-line), SIL strip (Single-in-line)
Verpackung Standard
