Technical data
MorelessPackaging | Standard |
Pincount | 8, 12, 16, 20, 30 |
Industry standard | DIN 41622 |

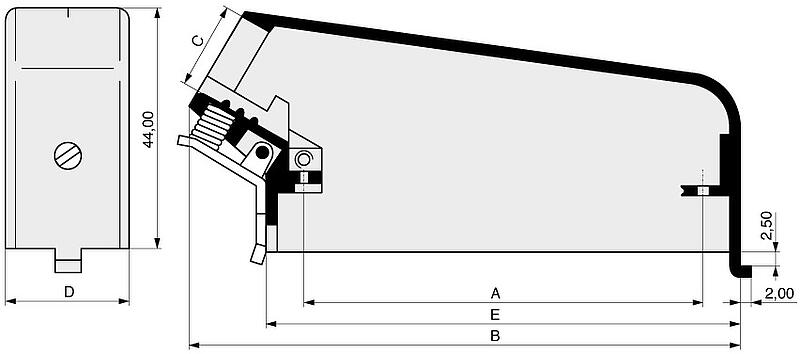

Drawing / Dimensions
MorelessNo of contacts | A | B | C | D | E | F | G | H | K |
---|---|---|---|---|---|---|---|---|---|
8 | 38,00 | 70,00 | 10,00 | 18,50 | 54,00 | - | - | - | - |
12 | 50,00 | 79,50 | 10,00 | 18,50 | 66,00 | - | - | - | - |
16 | 62,00 | 93,00 | 10,00 | 18,50 | 79,00 | - | - | - | - |
20 | 74,00 | 104,00 | 10,00 | 18,50 | 90,50 | - | - | - | - |
30 | 74,00 | 104,00 | 14,00 | 23,00 | 90,50 | - | - | - | - |
8 | 38,00 | 70,00 | 10,00 | 18,50 | 54,00 | - | - | - | - |
12 | 50,00 | 79,50 | 10,00 | 18,50 | 66,00 | - | - | - | - |
16 | 62,00 | 93,00 | 10,00 | 18,50 | 79,00 | - | - | - | - |
20 | 74,00 | 104,00 | 10,00 | 18,50 | 90,50 | - | - | - | - |
30 | 74,00 | 104,00 | 14,00 | 23,00 | 90,50 | - | - | - | - |
