Technical data
MorelessMaterial insulator | Thermoplast UL94V-0 |
Packaging | Standard |
Pincount | 8, 12, 16, 20, 30 |
Industry standard | DIN 41622 |

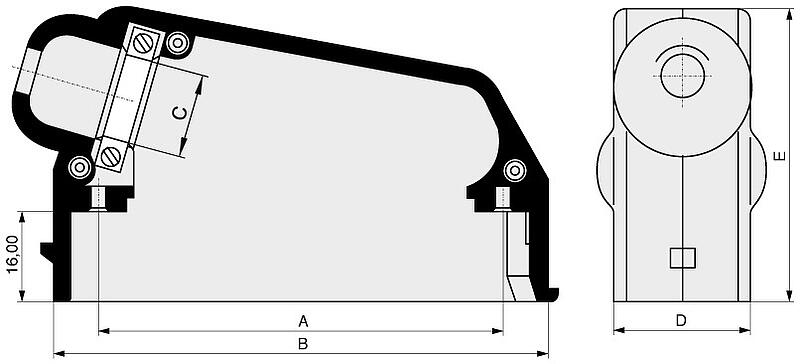

Drawing / Dimensions
MorelessNo of contacts | A | B | C | D | E | F | G | H | K |
---|---|---|---|---|---|---|---|---|---|
8 | 38,00 | 54,00 | 9,00 | 20,00 | 45,00 | - | - | - | - |
12 | 50,00 | 66,00 | 9,00 | 20,00 | 45,00 | - | - | - | - |
16 | 62,00 | 78,00 | 12,00 | 20,00 | 48,50 | - | - | - | - |
20 | 74,00 | 90,00 | 12,00 | 20,00 | 48,50 | - | - | - | - |
30 | 74,00 | 90,00 | 17,00 | 25,00 | 53,00 | - | - | - | - |
8 | 38,00 | 54,00 | 9,00 | 20,00 | 45,00 | - | - | - | - |
12 | 50,00 | 66,00 | 9,00 | 20,00 | 45,00 | - | - | - | - |
16 | 62,00 | 78,00 | 12,00 | 20,00 | 48,50 | - | - | - | - |
20 | 74,00 | 90,00 | 12,00 | 20,00 | 48,50 | - | - | - | - |
30 | 74,00 | 90,00 | 17,00 | 25,00 | 53,00 | - | - | - | - |
