571-6

Stiftleiste 4,20 mm 571 6

Stiftleisten, Stiftleiste 4,20 mm

Zweireihig mit Befestigungsflansch

Verfügbare Variationen
Produktvergleich

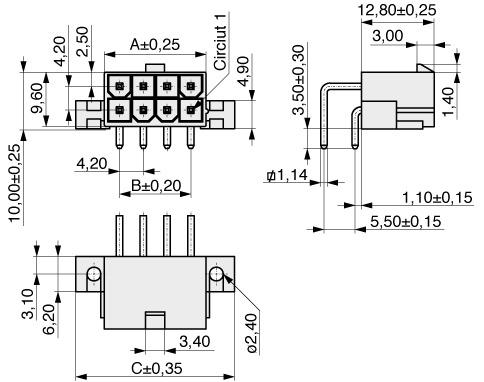

Abbildung Stiftleiste 4,20 mm  571  6
Technische Daten
mehrweniger
Raster (mm) 4,20

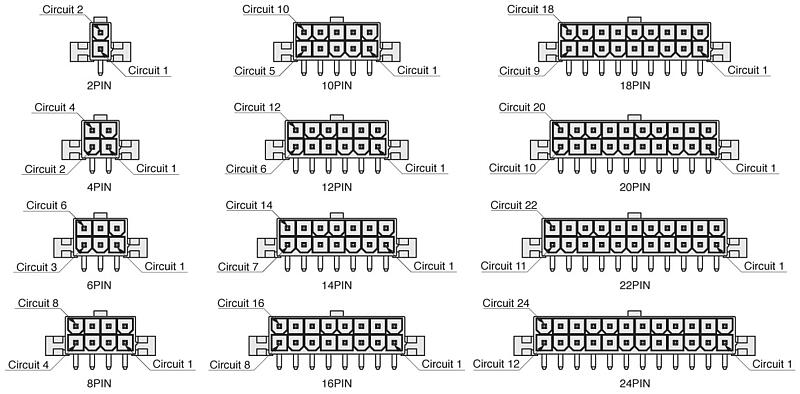

Polzahl 2, 4, 6, 8 ... 24
Buchse / Stift Stift
Kodierung ja
Verriegelung Verriegelung
Material Kontakt Kupferlegierung
Veredelung Kontakt Sn
Isoliermaterial Thermoplast UL94V-2
Bemessungsstrom IEC 9,0 A
Nennspannung 600 V RMS / V DC
Durchschlagspannung 1500 V RMS für 1 Minute
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 230°C für 5 Sekunden
Leiterplattenanschluß Einlöt Einlöt
Ausrichtung zu PCB Parallel Parallel
Kontaktreihen 2
Kontaktausführung Gestanzt
Verpackung Standard
A (Länge) 13,80, 18,00, 22,2, 26,40 ... 9,60
B (Steckseite) -, 12,60, 16,80, 21,00 ... 8,40
C 15,40, 19,60, 23,80, 28,00 ... 61,60
 1 Stiftleiste 4,20 mm  571  6 2 Stiftleiste 4,20 mm  571  6 3 Stiftleiste 4,20 mm  571  6 4 Stiftleiste 4,20 mm  571  6 5 Stiftleiste 4,20 mm  571  6 6 Stiftleiste 4,20 mm  571  6 7 Stiftleiste 4,20 mm  571  6 8 Stiftleiste 4,20 mm  571  6 9 Stiftleiste 4,20 mm  571  6 10 Stiftleiste 4,20 mm  571  6 11 Stiftleiste 4,20 mm  571  6 12 Stiftleiste 4,20 mm  571  6 13 Stiftleiste 4,20 mm  571  6 Stiftleiste 4,20 mm  571  6

Polzahl

A (Länge)

B (Steckseite)

B (Steckseite)
0025,4015,4015,40
0049,6019,6019,60
00613,8023,8023,80
00818,0028,0028,00
01022,2032,2032,20
01226,4036,4036,40
01430,6040,6040,60
01634,8044,8044,80
01839,0049,0049,00
02043,2053,2053,20
02247,4057,4057,40
02451,6061,6061,60
