Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
571-4

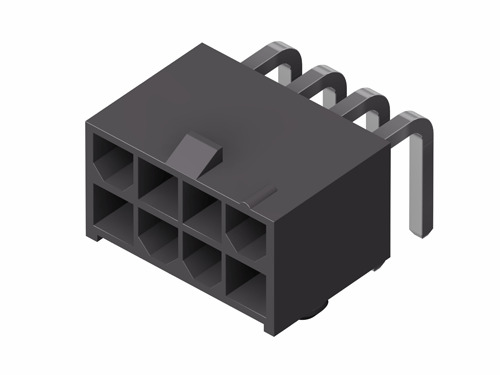

Stiftleiste 4,20 mm Serie 571 Variante 4

Stiftleisten, Stiftleiste 4,20 mm

Wire-to-Board-Steckverbinder für Powerübertragung bis 9 A. Kompatibel mit dem Standard anderer Hersteller.

Verfügbare Variationen
Produktvergleich
Technische Daten
mehrweniger
Isoliermaterial Thermoplast UL94V-2
Veredelung Kontakt Sn
Verpackung Standard
C (PCB-Seite) -
Material Kontakt Kupferlegierung
LeiterplattenanschlußEinlöt Einlöt
B (Steckseite) 12,60, 16,80, 21,00, 25,20 ... 8,40
Nennstrom 9,0 A
A (Länge) 13,80, 18,00, 22,2, 26,40 ... 9,60
Nennspannung 600 V RMS / V DC
Durchschlagspannung 1500 V RMS für 1 Minute
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 230°C für 5 Sekunden

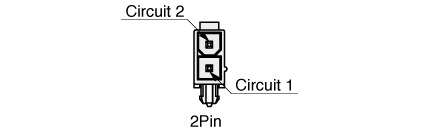

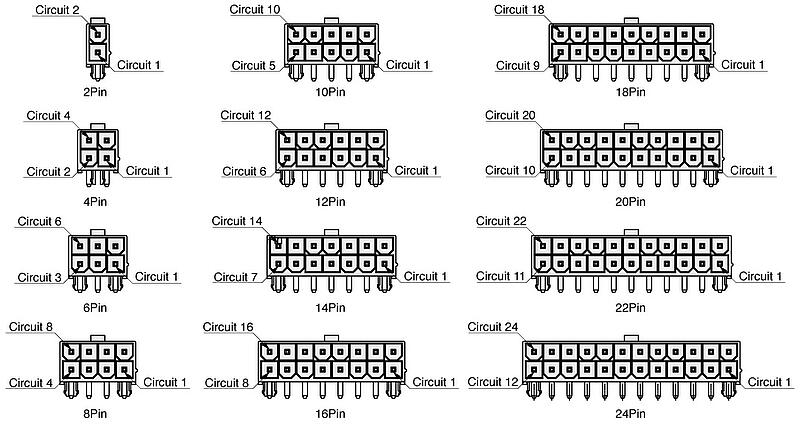

Polzahl 2, 4, 6, 8 ... 24
Ausrichtung zu PCBParallel Parallel
Kontaktreihen 2
Raster (mm) 4,20
Kodierung Ja
Verriegelung Verriegelung
Positionierpin Mit Positionierpin
Kontaktausführung Gestanzt

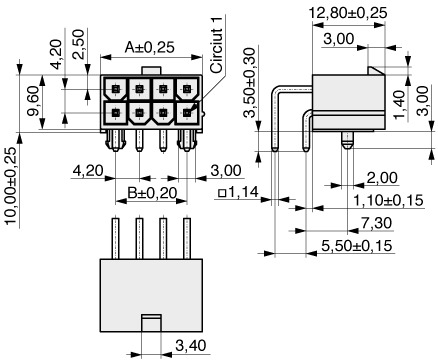

PolzahlA (Länge)B (Steckseite)C (PCB-Seite)
0025,40--
0049,604,20-
00613,808,40-
00818,0012,60-
01022,2016,80-
01226,4021,00-
01430,6025,20-
01634,8029,40-
01839,0033,60-
02043,2037,80-
02247,4042,00-
02451,6046,20-
