Technische Daten
mehrweniger| Raster (mm) | 4,20 |
| Polzahl | 2, 3, 4, 5, 6 |
| Buchse / Stift | Stift |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Thermoplast UL94V-2 |
| Bemessungsstrom IEC | 9,0 A |
| Nennspannung | 600 V RMS / V DC |
| Durchschlagspannung | 1500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Positionierpin | Mit Positionierpin |
| Kontaktausführung | Gestanzt |
| Verpackung | Standard |
| A | 13,80, 18,00, 22,2, 26,40, 9,60 |
| B | 12,60, 16,80, 21,00, 4,20, 8,40 |

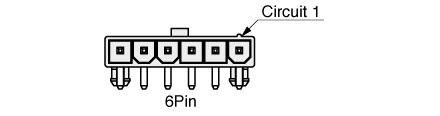

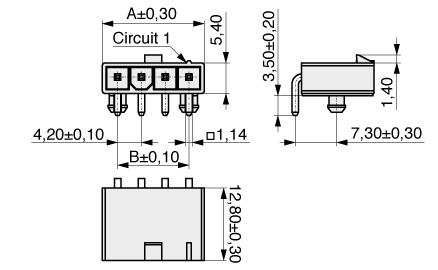

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B |
|---|---|---|
| 002 | 9,60 | 4,20 |
| 003 | 13,80 | 8,40 |
| 004 | 18,00 | 12,60 |
| 005 | 22,20 | 16,80 |
| 006 | 26,40 | 21,00 |
