Technische Daten
mehrweniger| Raster (mm) | 3,00 |
| Polzahl | 2, 3, 4, 5 ... 12 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,64 |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 5,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 1500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Verpackung | Standard |

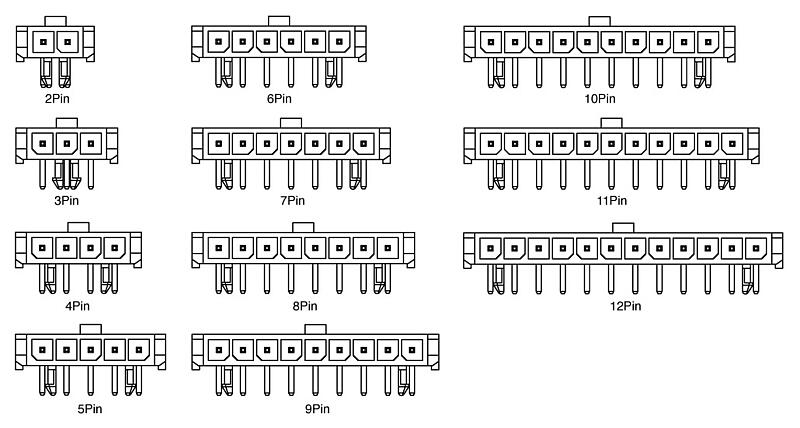

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) |
|---|---|---|
| 002 | 9,65 | 3,00 |
| 003 | 12,65 | 6,00 |
| 004 | 15,65 | 9,00 |
| 005 | 18,65 | 12,00 |
| 006 | 21,65 | 15,00 |
| 007 | 24,65 | 18,00 |
| 008 | 27,65 | 21,00 |
| 009 | 30,65 | 24,00 |
| 010 | 33,65 | 27,00 |
| 011 | 36,65 | 30,00 |
| 012 | 39,65 | 33,00 |
