Technische Daten
mehrweniger| Raster (mm) | 3,00 |
| Polzahl | 2, 4, 6, 8 ... 24 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,64 |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 5,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 1500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Verpackung | Standard |

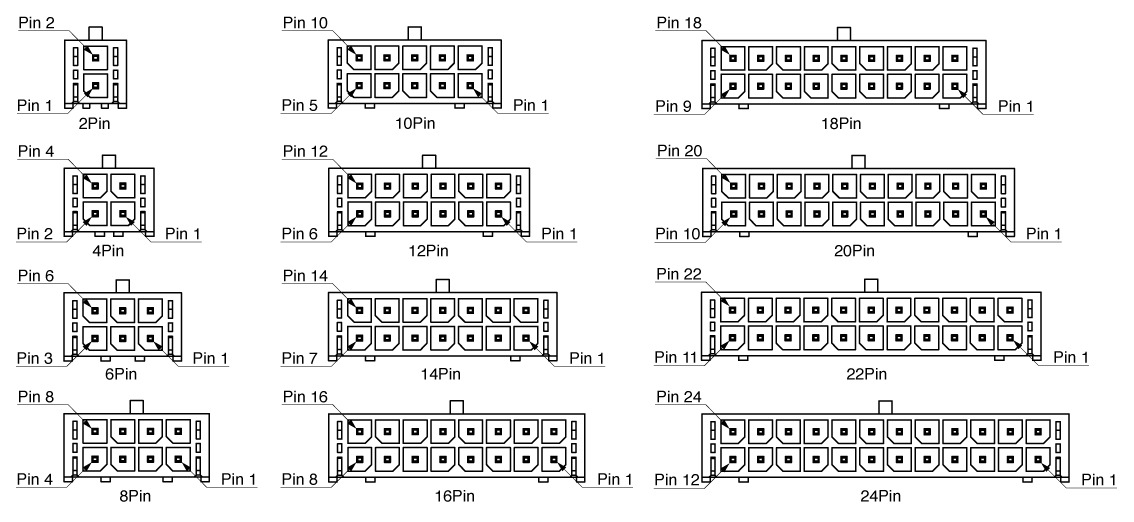

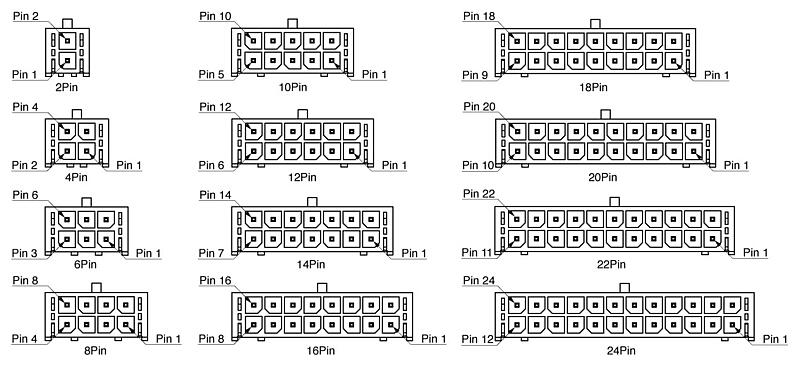

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B |
|---|---|---|
| 002 | 6,70 | - |
| 004 | 9,70 | 3,00 |
| 006 | 12,70 | 6,00 |
| 008 | 15,70 | 9,00 |
| 010 | 18,70 | 12,00 |
| 012 | 21,70 | 15,00 |
| 014 | 24,70 | 18,00 |
| 016 | 27,70 | 21,00 |
| 018 | 30,70 | 24,00 |
| 020 | 33,70 | 27,00 |
| 022 | 36,70 | 30,00 |
| 024 | 39,70 | 33,00 |
