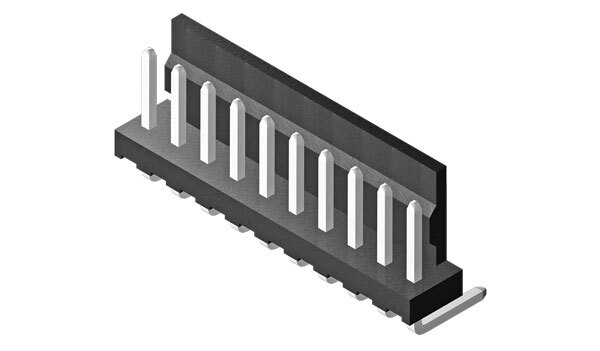

Technische Daten
mehrwenigerRaster (mm) | 2,50 |
Polzahl | 2, 3, 4, 5 ... 20 |
Buchse / Stift | Stift |
Gegenstecker | ø 0,64 |
Kodierung | ja |
Verriegelung | Verrastung |
Material Kontakt | Kupferlegierung |
Veredelung Kontakt | Sn |
Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
Bemessungsstrom IEC | 2,5 A |
Nennspannung | 250 V RMS / V DC |
Durchschlagspannung | 800 V RMS für 1 Minute |
Betriebstemperatur | -40°C bis +105°C |
Max.-Prozesstemperatur | 230°C für 5 Sekunden |
Leiterplattenanschluß | Einlöt |
Ausrichtung zu PCB | Parallel |
Kontaktreihen | 1 |
Verpackung | Standard |
Zeichnung / Abmessungen
mehrwenigerPolzahl | A | B | C |
---|---|---|---|
002 | 5,00 | 2,50 | 2,50 |
003 | 7,50 | 5,00 | 5,00 |
004 | 10,00 | 7,50 | 7,50 |
005 | 12,50 | 10,00 | 10,00 |
006 | 15,00 | 12,50 | 12,50 |
007 | 17,50 | 15,00 | 15,00 |
008 | 20,00 | 17,50 | 17,50 |
009 | 22,50 | 20,00 | 20,00 |
010 | 25,00 | 22,50 | 22,50 |
011 | 27,50 | 25,00 | 25,00 |
012 | 30,00 | 27,50 | 27,50 |
013 | 32,50 | 30,00 | 30,00 |
014 | 35,00 | 32,50 | 32,50 |
015 | 37,50 | 35,00 | 35,00 |
016 | 40,00 | 37,50 | 37,50 |
017 | 42,50 | 40,00 | 40,00 |
018 | 45,00 | 42,50 | 42,50 |
019 | 47,50 | 45,00 | 45,00 |
020 | 50,00 | 47,50 | 47,50 |
