387-3

11-00XX-YY-09 Serie 387 Variante 3

Micro T, 11-00XX-YY-09

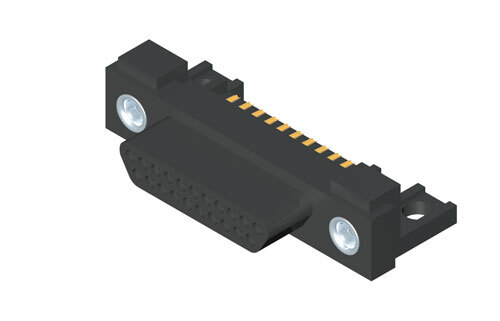

Micro-T Buchsenstecker für Einsatzbereiche, bei welchen äußerst zuverlässige, kleine und leichte Steckverbindungen gefordert sind. Diese Steckverbinder sind wie D-Sub-Steckverbinder durch die Formgebung des Isolierkörpers polarisiert.

mehrweniger

Isoliermaterial	Thermoplast UL94V-0
Verpackung	Standard
Material Kontakt	Phosphor Bronze
Leiterplattenanschluß	Einlöt
Nennstrom	3,0 A
Nennspannung	100 V RMS / V DC
Durchschlagspannung	500 V RMS für 1 Minute
Betriebstemperatur	-40°C bis +105°C
Max.-Prozesstemperatur	230°C für 5 Sekunden
Polzahl	9, 15, 21, 25 ... 37
Ausrichtung zu PCB	Parallel
Raster (mm)	1,27
Montagekappen	Mit Bestückungshilfe, Mit Kapton Tape, Ohne Bestückungshilfe
AWG	26
Kodierung	Ja
Verriegelung	Verriegelung
Kontaktausführung	Gedreht
Anzahl der Steckzyklen	Min. 2000

mehrweniger

Polzahl	A	C	D	E	J
009	7,62	14,35	19,81	8,95	10,15
015	11,43	18,16	23,62	12,76	13,96
021	15,24	21,97	27,43	16,57	17,77
025	17,78	24,51	29,97	19,11	20,31
031	21,59	28,32	33,78	22,92	24,12
037	25,40	32,13	37,59	26,73	27,93
