Technische Daten
mehrweniger| Raster (mm) | 1,27 |
| Polzahl | 9, 15, 21, 25 ... 37 |
| Buchse / Stift | Stift |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Isoliermaterial | Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Ausrichtung zu PCB | Parallel, Vertikal |
| Montagekappen | Mit Bestückungshilfe, Mit Kapton Tape, Ohne Bestückungshilfe |
| Anschlussart | Lötkelch |
| AWG | 26 |
| Kontaktausführung | Gedreht |
| Anzahl der Steckzyklen | Min. 2000 |
| Verpackung | Standard |

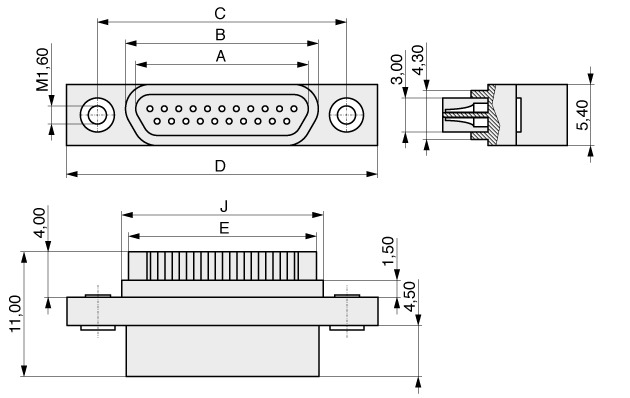

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D | E | J |
|---|---|---|---|---|---|---|
| 009 | 7,62 | 9,52 | 14,35 | 19,81 | 8,95 | 10,15 |
| 015 | 11,43 | 13,33 | 18,16 | 23,62 | 12,76 | 13,96 |
| 021 | 15,24 | 17,14 | 21,97 | 27,43 | 16,57 | 17,77 |
| 025 | 17,78 | 19,68 | 24,51 | 29,97 | 19,11 | 20,31 |
| 031 | 21,59 | 23,49 | 28,32 | 33,78 | 22,92 | 24,12 |
| 037 | 25,40 | 27,30 | 32,13 | 37,59 | 26,73 | 27,93 |
