Technische Daten
mehrweniger| Raster (mm) | 1,25 |
| Polzahl | 2, 3, 4, 5 ... 15 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,30 |
| Kodierung | ja |
| Verriegelung | Verrastung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 250 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +85°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Kontaktausführung | Gestanzt |
| Verpackung | Rolle, Standard |
| A | 11, 12,25, 13,50, 14,75 ... 9,75 |
| B | 10,50, 11,75, 13, 14,25 ... 9,25 |

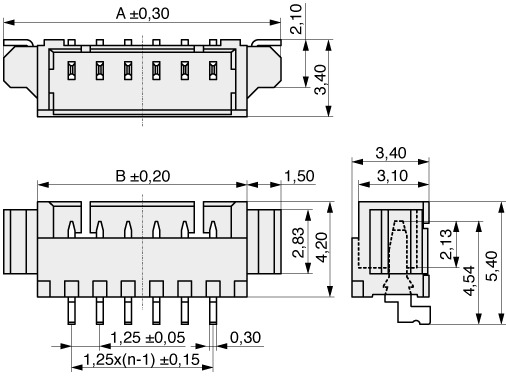

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B |
|---|---|---|
| 002 | 7,25 | 4,25 |
| 003 | 8,50 | 5,50 |
| 004 | 9,75 | 6,75 |
| 005 | 11,00 | 8,00 |
| 006 | 12,25 | 9,25 |
| 007 | 13,50 | 10,50 |
| 008 | 14,75 | 11,75 |
| 009 | 16,00 | 13,00 |
| 010 | 17,25 | 14,25 |
| 011 | 18,50 | 15,50 |
| 012 | 19,75 | 16,75 |
| 013 | 21,00 | 18,00 |
| 014 | 22,25 | 19,25 |
| 015 | 23,50 | 20,50 |
