427-1

Wannenstecker SMD 1,25 mm 427 1

Stiftleisten, Wannenstecker SMD 1,25 mm

Für vertikale Platinenmontage.

Verfügbare Variationen
Produktvergleich

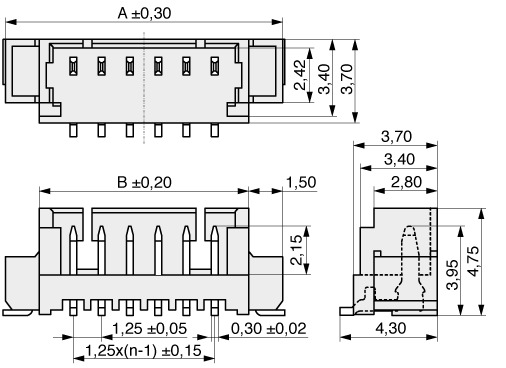

Abbildung Wannenstecker SMD 1,25 mm  427  1
Technische Daten
mehrweniger
Raster (mm) 1,25
Polzahl 2, 3, 4, 5 ... 15
Buchse / Stift Stift
Gegenstecker ø 0,30
Kodierung ja
Verriegelung Verrastung
Material Kontakt Kupferlegierung
Veredelung Kontakt Sn
Isoliermaterial Hochtemp. Thermoplast UL94V-0
Bemessungsstrom IEC 1,0 A
Nennspannung 100 V RMS / V DC
Durchschlagspannung 250 V RMS für 1 Minute
Betriebstemperatur -40°C bis +85°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Leiterplattenanschluß SMD Gull Wing SMD Gull Wing
Ausrichtung zu PCB Vertikal Vertikal
Kontaktreihen 1
Montagekappen Ohne Bestückungshilfe
Kontaktausführung Gestanzt
Verpackung Rolle, Standard
A (Länge) 11, 12,25, 13,50, 14,75 ... 9,75
B (Steckseite) 10,50, 11,75, 13, 14,25 ... 9,25
 Wannenstecker SMD 1,25 mm  427  1 Wannenstecker SMD 1,25 mm  427  1
Polzahl A (Länge) B (Steckseite)
0027,254,25
0038,505,50
0049,756,75
00511,008,00
00612,259,25
00713,5010,50
00814,7511,75
00916,0013,00
01017,2514,25
01118,5015,50
01219,7516,75
01321,0018,00
01422,2519,25
01523,5020,50
