Technische Daten
mehrweniger| Raster (mm) | 2,54 |
| Polzahl | 6, 8, 10, 14 ... 64 |
| Buchse / Stift | Stift |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Isoliermaterial | Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 150 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Verpackung | Standard |

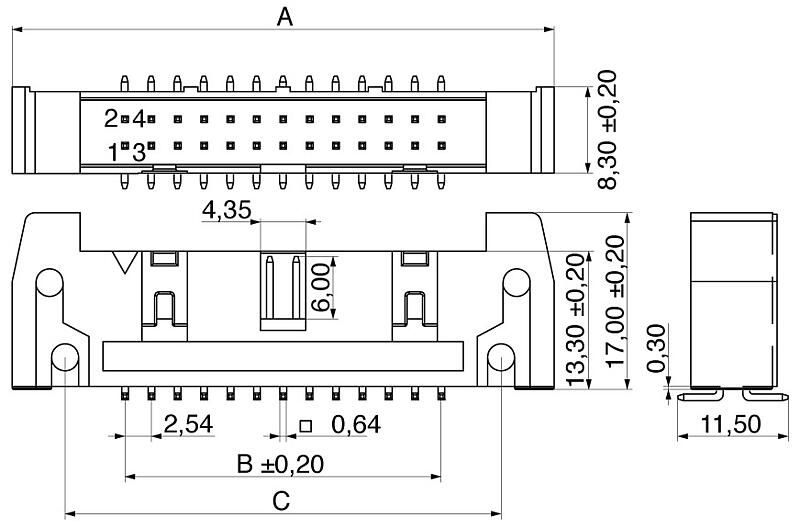

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) | MPE_C_STECKSEITE |
|---|---|---|---|
| 006 | 26,82 | 5,08 | 16,62 |
| 008 | 29,36 | 7,62 | 19,16 |
| 010 | 31,90 | 10,16 | 21,70 |
| 014 | 36,98 | 15,24 | 26,78 |
| 016 | 39,52 | 17,78 | 29,32 |
| 020 | 44,60 | 22,86 | 34,40 |
| 026 | 52,22 | 30,48 | 42,02 |
| 030 | 57,30 | 35,56 | 47,10 |
| 034 | 62,38 | 40,64 | 52,18 |
| 036 | 64,92 | 43,18 | 54,72 |
| 040 | 70,00 | 48,26 | 59,80 |
| 050 | 82,70 | 60,96 | 72,50 |
| 060 | 95,40 | 73,66 | 85,20 |
| 064 | 100,48 | 78,74 | 90,28 |
