Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
092-6

Wannenstecker mit Auswerfern 2,54 mm Serie 092 Variante 6

Stiftleisten, Wannenstecker mit Auswerfern 2,54 mm

Stiftleiste nach DIN 41651 / IEC60603-13 in vertikaler oder horizontaler Ausführung. Die Verriegelungshaken sind vormontiert und in zwei verschiedenen Längen verfügbar.

Produktvergleich
Technische Daten
mehrweniger
Isoliermaterial Thermoplast UL94V-0
Veredelung Kontakt Au, Selectiv Au, Sn
Verpackung Standard
LeiterplattenanschlußEinlöt Einlöt
C (PCB-Seite) 16,62, 19,16, 21,70, 26,78 ... 90,28
Material Kontakt Kupferlegierung
B (Steckseite) 10,16, 15,24, 17,78, 22,86 ... 78,74
Nennstrom 3,0 A
A (Länge) 100,48, 26,82, 29,36, 31,90 ... 95,40
Nennspannung 150 V RMS / V DC
Durchschlagspannung 500 V RMS für 1 Minute
Reihe­nabstand (mm) 2,54
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Polzahl 6, 8, 10, 14 ... 64
Ausrichtung zu PCBParallel Parallel
Kontaktreihen 2
Raster (mm) 2,54
Kodierung Ja
Verriegelung Verriegelung
Gegenstecker ø 0,64
Kontaktausführung Gestanzt

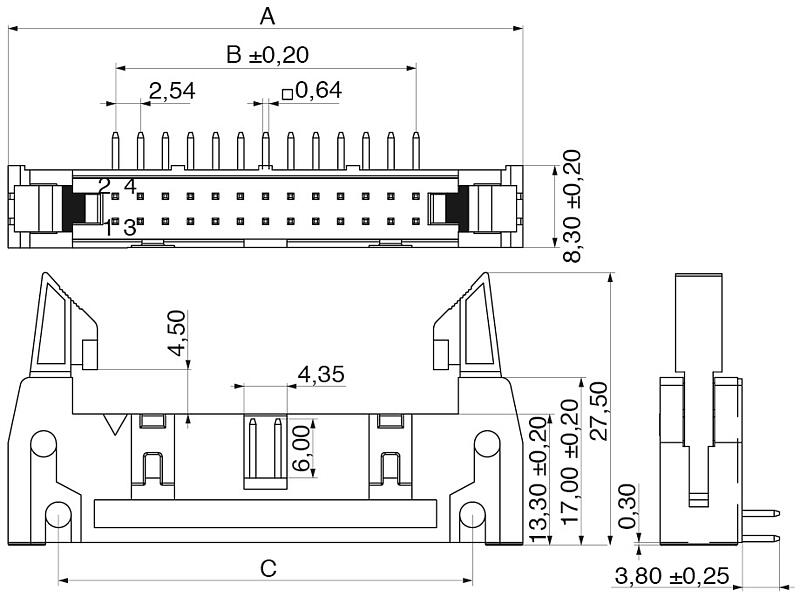

PolzahlA (Länge)B (Steckseite)C (PCB-Seite)
00626,825,0816,62
00829,367,6219,16
01031,9010,1621,70
01436,9815,2426,78
01639,5217,7829,32
02044,6022,8634,40
02652,2230,4842,02
03057,3035,5647,10
03462,3840,6452,18
03664,9243,1854,72
04070,0048,2659,80
05082,7060,9672,50
06095,4073,6685,20
064100,4878,7490,28
