Technische Daten
mehrweniger| Raster (mm) | 1,50 |
| Polzahl | 2, 3, 4, 5 ... 13 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,50 |
| Kodierung | ja |
| Verriegelung | Nein |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 50 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -25°C bis +85°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 1 |
| Montagekappen | Ohne Bestückungshilfe |
| Kontaktausführung | Gestanzt |
| Verpackung | Rolle |
| A | 10,50, 12,00, 13,50, 15,00 ... 9,00 |
| B | 1,50, 10,50, 3, 4,5 ... 18,00 |

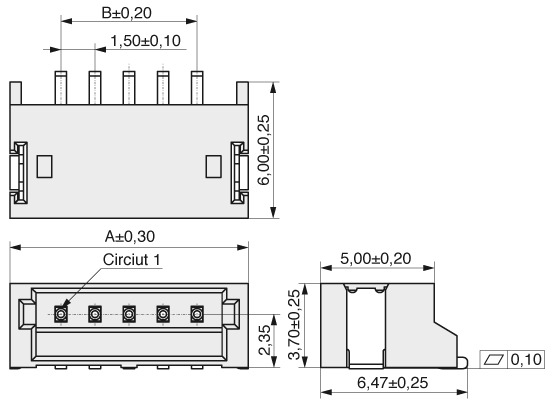

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B |
|---|---|---|
| 002 | 6,00 | 1,50 |
| 003 | 7,50 | 3,00 |
| 004 | 9,00 | 4,50 |
| 005 | 10,50 | 6,00 |
| 006 | 12,00 | 7,50 |
| 007 | 13,50 | 9,00 |
| 008 | 15,00 | 10,50 |
| 009 | 16,50 | 12,00 |
| 010 | 18,00 | 13,50 |
| 011 | 19,50 | 15,00 |
| 012 | 21,00 | 16,50 |
| 013 | 22,50 | 18,00 |
