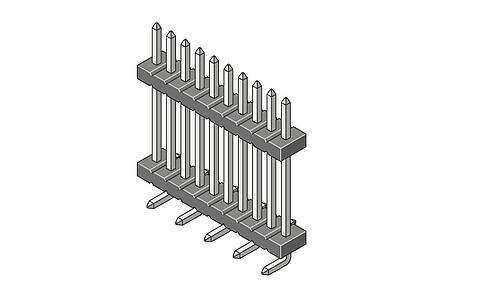

Technische Daten
mehrweniger| Raster (mm) | 1,27 |
| Polzahl | 4, 6, 8, 10 ... 50 |
| Gegenstecker | ø 0,40 |
| Kodierung | Nein |
| Verriegelung | Nein |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Nennstrom | 1,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 300 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 1 |
| Montagekappen | Mit Bestückungshilfe, Ohne Bestückungshilfe |
| Positionierpin | Ohne Positionierpin |
| Kontaktausführung | Gestanzt |
| Sockellayout |
SIL strip (Single-in-line)
|
| Verpackung | Standard |
| A (Länge) | 10,18, 12,75, 13, 13,41 ... 6,58 |
| B (Steckseite) | 3, 5,5 |
| C (PCB-Seite) | 4,50 |
| L | 10,41, 2,60, 2,68, 3,58 ... 9,75 |

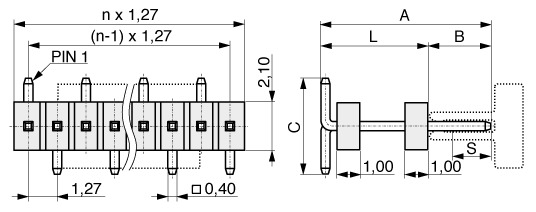

Zeichnung / Abmessungen
mehrweniger
| A (Länge) | B (Steckseite) | C (PCB-Seite) | L |
|---|---|---|---|
| 5,60 | 3,00 | 4,50 | 2,60 |
| 5,68 | 3,00 | 4,50 | 2,68 |
| 6,58 | 3,00 | 4,50 | 3,58 |
| 13,00 | 5,50 | 4,50 | 7,50 |
| 13,50 | 5,50 | 4,50 | 8,00 |
| 12,75 | 3,00 | 4,50 | 9,75 |
| 13,41 | 3,00 | 4,50 | 10,41 |
