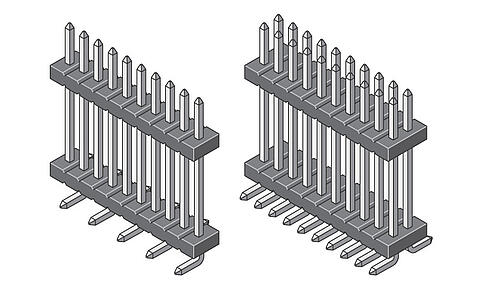

Technische Daten
mehrweniger| Raster (mm) | 1,27 |
| Polzahl | 6, 8, 10, 12 ... 100 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,40 |
| Kodierung | nein |
| Verriegelung | Nein |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 300 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Montagekappen | Mit Bestückungshilfe, Ohne Bestückungshilfe |
| Reihenabstand (mm) | 1,27 |
| Positionierpin | Mit Positionierpin, Ohne Positionierpin |
| Kontaktausführung | Gestanzt |
| Sockellayout |
DIL strip (Dual-in-line)
|
| Verpackung | Standard |
| A (Länge) | 10,18, 12,75, 13,41, 5,60 ... 6,58 |
| B (Steckseite) | 3, 7,5 |
| C | 4,50, 5,50 |
| L | 10,41, 2,60, 2,68, 3,58, 9,75 |
Zeichnung / Abmessungen
mehrweniger
A (Länge) | B (Steckseite) | C | L |
|---|---|---|---|
| 5,60 | 3,00 | 5,50 | 2,60 |
| 5,68 | 3,00 | 4,50 | 2,68 |
| 10,18 | 7,50 | 4,50 | 2,68 |
| 6,58 | 3,00 | 5,50 | 3,58 |
| 12,75 | 3,00 | 5,50 | 9,75 |
| 13,41 | 3,00 | 5,50 | 10,41 |
Andere Abmessungen auf Anfrage!
