Technische Daten
mehrweniger| Raster (mm) | 2,54 |
| Polzahl | 6, 8, 10, 12 ... 40 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,64 |
| Kodierung | ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Sn |
| Isoliermaterial | PBT, UL94V-0 |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 600 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 2 |
| Verpackung | Standard |

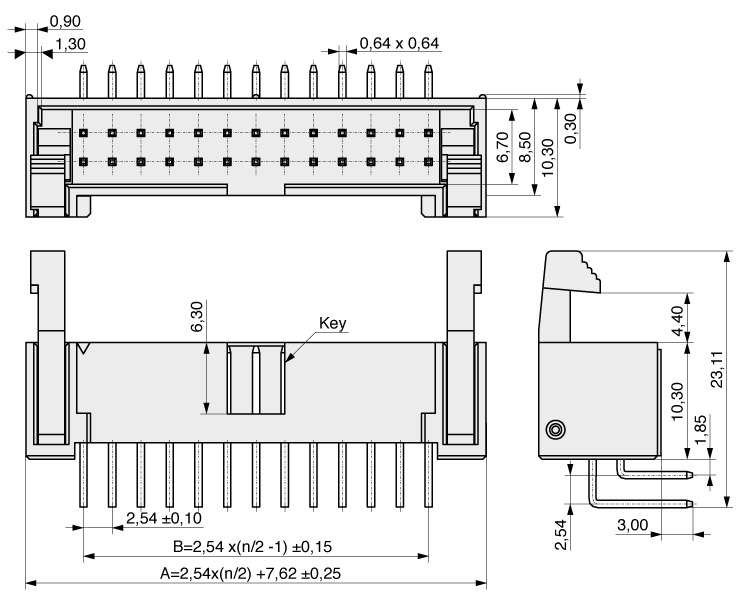

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) |
|---|---|---|
| 006 | 15,24 | 5,08 |
| 008 | 17,78 | 7,62 |
| 010 | 20,32 | 10,16 |
| 012 | 22,86 | 12,70 |
| 014 | 25,40 | 15,24 |
| 016 | 27,94 | 17,78 |
| 020 | 33,02 | 22,86 |
| 024 | 38,10 | 27,94 |
| 026 | 40,64 | 30,48 |
| 030 | 45,72 | 35,56 |
| 034 | 50,80 | 40,64 |
| 040 | 58,42 | 48,26 |
| 050 | 71,12 | 60,96 |
| 060 | 83,82 | 73,66 |
| 064 | 88,90 | 78,74 |
