Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
565-2

Stiftleiste mit Power- und Signalkontakten 2,54/5,08 mm Serie 565 Variante 2

Stiftleisten, Stiftleiste mit Power- und Signalkontakten 2,54/5,08 mm

Stiftleisten für Power- und Signalübertragung bis 8,2 A im 2,54 / 5,08 mm Raster.

Verfügbare Variationen
Produktvergleich
Technische Daten
mehrweniger
Isoliermaterial Hochtemp. Thermoplast UL94V-0
Veredelung Kontakt Au, Selectiv Au, Sn
Verpackung Standard
Material Kontakt Kupferlegierung
LeiterplattenanschlußSMD Gull Wing SMD Gull Wing
B (Steckseite) 5,84, 8,13, Custom
Nennstrom 8,2 A mit zusätzlich Signal Kont.
A (Länge) 11,94, 9,65
Nennspannung 250 V RMS / V DC
Durchschlagspannung 500 V RMS für 1 Minute
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Polzahl 2 power / 10 signal, 2 power / 12 signal, 2 power / 14 signal, 2 power / 16 signal ... 4 power / 8 signal
Ausrichtung zu PCBVertikal Vertikal
Raster (mm) 2,54/5,08
Montagekappen Mit Bestückungshilfe, Ohne Bestückungshilfe
L 3,81
Kodierung Ja
Kontaktausführung Gestanzt
Sockellayout DIL strip (Dual-in-line), SIL strip (Single-in-line)

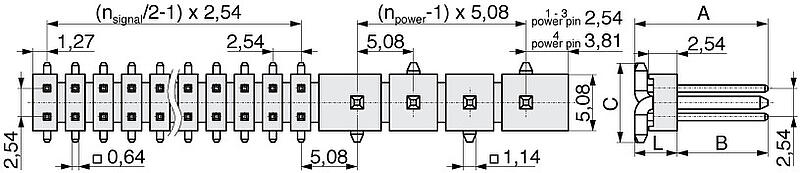

A (Länge)B (Steckseite)C (PCB-Seite)L
9,655,847,113,81
11,948,137,113,81
