Technische Daten
mehrweniger| Raster (mm) | 2,54/5,08 |
| Polzahl | 2 power / 10 signal, 2 power / 12 signal, 2 power / 14 signal, 2 power / 16 signal ... 4 power / 8 signal |
| Buchse / Stift | Stift |
| Kodierung | ja |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 8,2 A mit zusätzlich Signal Kont. |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Montagekappen | Mit Bestückungshilfe, Ohne Bestückungshilfe |
| Kontaktausführung | Gestanzt |
| Sockellayout | DIL strip (Dual-in-line), SIL strip (Single-in-line) |
| Verpackung | Standard |
| A (Länge) | 10,92, 13,21, 22,68 |
| B (Steckseite) | 17,6, 5,84, 8,13, Custom |
| L | - |

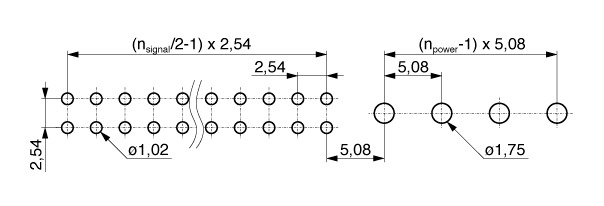

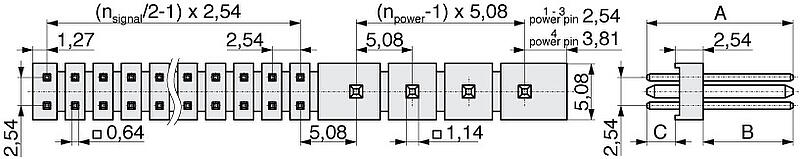

Zeichnung / Abmessungen
mehrweniger
| A (Länge) | B (Steckseite) | C |
|---|---|---|
| 10,92 | 5,84 | 2,54 |
| 13,21 | 8,13 | 2,54 |
| 22,68 | 17,6 | 2,54 |
