Technische Daten
mehrweniger| Raster (mm) | 3,96 |
| Polzahl | 2, 3, 4, 5 ... 20 |
| Buchse / Stift | Stift |
| Kodierung | ja |
| Verriegelung | Verrastung |
| Material Kontakt | Messing |
| Veredelung Kontakt | Sn |
| Isoliermaterial | PA 6.6, UL94V-2 |
| Bemessungsstrom IEC | 5,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 1500 V RMS für 1 Minute |
| Betriebstemperatur | -25°C bis +85°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Kontaktausführung | Gestanzt |
| Verpackung | Standard |
| A | 11,88, 15,84, 19,80, 23,76 ... 79,20 |
| B | 11,88, 15,84, 19,80, 23,76 ... 75,24 |

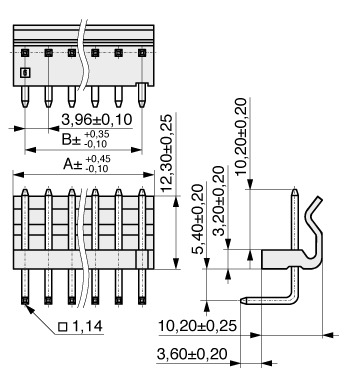

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B |
|---|---|---|
| 002 | 7,92 | 3,96 |
| 003 | 11,88 | 7,92 |
| 004 | 15,84 | 11,88 |
| 005 | 19,80 | 15,84 |
| 006 | 23,76 | 19,80 |
| 007 | 27,72 | 23,76 |
| 008 | 31,68 | 27,72 |
| 009 | 35,64 | 31,68 |
| 010 | 39,60 | 35,64 |
| 011 | 43,56 | 39,60 |
| 012 | 47,52 | 43,56 |
| 013 | 51,48 | 47,52 |
| 014 | 55,44 | 51,48 |
| 015 | 59,40 | 55,44 |
| 016 | 63,36 | 59,40 |
| 017 | 67,32 | 63,36 |
| 018 | 71,28 | 67,32 |
| 019 | 75,24 | 71,28 |
| 020 | 79,20 | 75,24 |
