Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
578-1

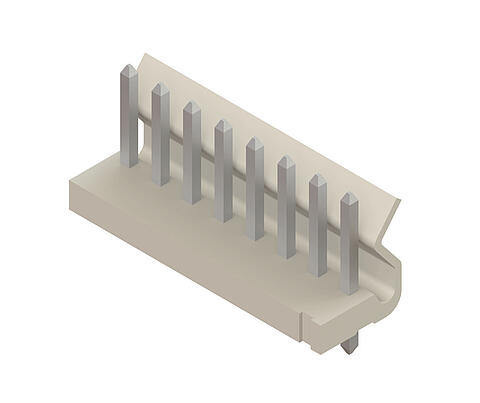

Stiftleiste 3,96 mm Serie 578 Variante 1

Stiftleisten, Stiftleiste 3,96 mm

Stiftleiste und Stiftleisten, Leiterplattensteckverbinder, SMD/SMT, Einlöt, Reflow, Wellenlöten, Wire Wrap, Press Fit Ausführungen mit gestanzten oder gedrehten Kontakten. Kundenspezifische Steckverbinder-Ausführungen.

Verfügbare Variationen
Produktvergleich
Technische Daten
mehrweniger
Raster (mm) 3,96
Polzahl 2, 3, 4, 5 ... 20
Gegenstecker ø 1,14
Kodierung Ja
Verriegelung Verrastung
Material Kontakt Messing
Veredelung Kontakt Sn
Isoliermaterial PA 6.6, UL94V-2
Nennstrom 5,0 A
Nennspannung 250 V RMS / V DC
Durchschlagspannung 1500 V RMS für 1 Minute
Betriebstemperatur -25°C bis +85°C
Max.-Prozesstemperatur 230°C für 5 Sekunden
Leiterplattenanschluß Einlöt Einlöt
Ausrichtung zu PCB Vertikal Vertikal
Kontaktreihen 1
Kontaktausführung Gestanzt
Verpackung Standard
A (Länge) 11,88, 15,84, 19,80, 23,76 ... 79,20
B (Steckseite) 11,88, 15,84, 19,80, 23,76 ... 75,24
PolzahlA (Länge)B (Steckseite)
0027,923,96
00311,887,92
00415,8411,88
00519,8015,84
00623,7619,80
00727,7223,76
00831,6827,72
00935,6431,68
01039,6035,64
01143,5639,60
01247,5243,56
01351,4847,52
01455,4451,48
01559,4055,44
01663,3659,40
01767,3263,36
01871,2867,32
01975,2471,28
02079,2075,24
