Technische Daten
mehrweniger| Raster (mm) | 1,27 |
| Polzahl | 20, 28, 32, 44 ... 84 |
| Buchse / Stift | Buchse |
| Material Kontakt | Copper Alloy |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 600 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +85°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Farbe | braun, schwarz |
| Sockellayout |
PLCC
|
| Typ | IC Sockel |
| Verpackung | Rolle, Stange |

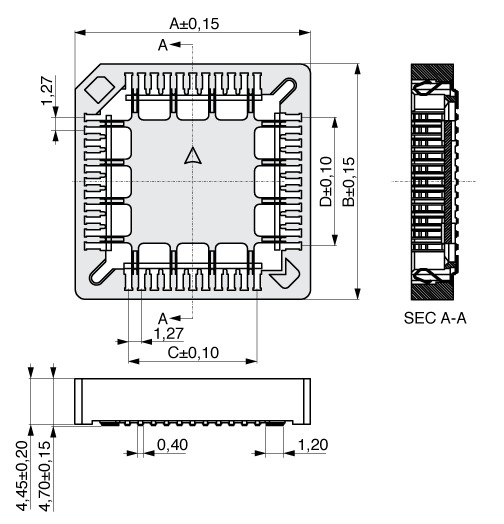

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D |
|---|---|---|---|---|
| 020 | 15,70 | 15,70 | 5,08 | 5,08 |
| 028 | 18,19 | 18,19 | 7,62 | 7,62 |
| 032 | 20,80 | 18,19 | 7,62 | 10,16 |
| 044 | 23,25 | 23,25 | 12,70 | 12,70 |
| 052 | 25,80 | 25,80 | 15,24 | 15,24 |
| 068 | 30,85 | 30,85 | 20,32 | 20,32 |
| 084 | 35,90 | 35,90 | 25,40 | 25,40 |
