Technische Daten
mehrweniger| Polzahl | 9, 15, 25, 37 |
| Buchse / Stift | Buchse, Stift |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Selectiv Au |
| Isoliermaterial | Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 5,0 A |
| Nennspannung | 125 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -55°C bis +85°C |
| Max.-Prozesstemperatur | 230°C für 10 Sekunden |
| Leiterplattenanschluß |
Press-fit
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Industrie-Standard | DSUB |
| Befestigung DSUB | No accessories, Rivet #4-40, Rivet #4-40 + boardlock, Rivet #4-40 + boardlock + jack screw |
| Farbe | blau, schwarz, weiss |
| Gehäuseoberfläche | Ni, Sn |
| Verpackung | Standard |

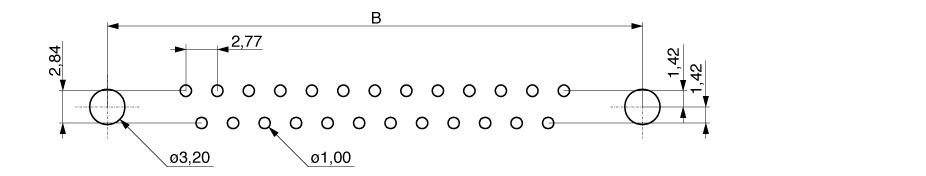

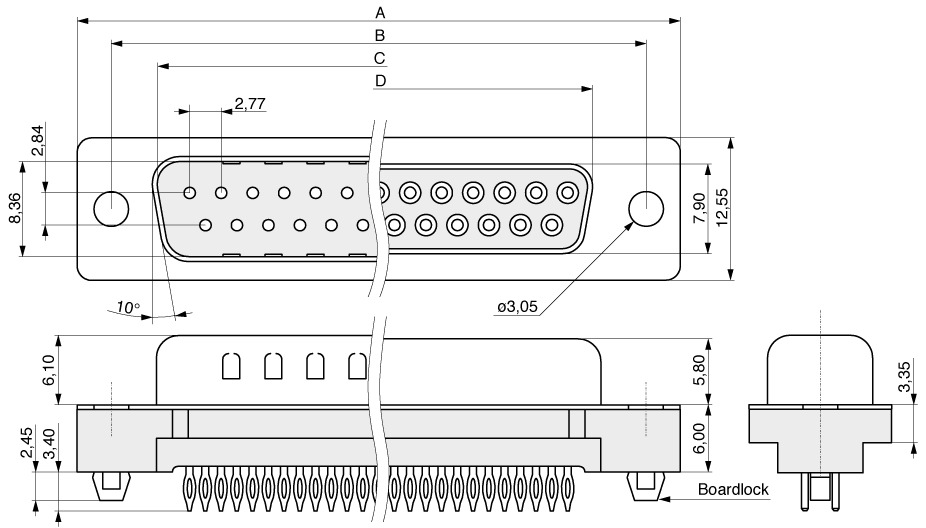

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D | E |
|---|---|---|---|---|---|
| 009 | 30,81 | 24,99 | 16,92 | 16,33 | - |
| 015 | 39,14 | 33,32 | 25,50 | 24,66 | - |
| 025 | 53,04 | 47,04 | 38,96 | 38,38 | - |
| 037 | 69,32 | 63,50 | 55,42 | 54,84 | - |
