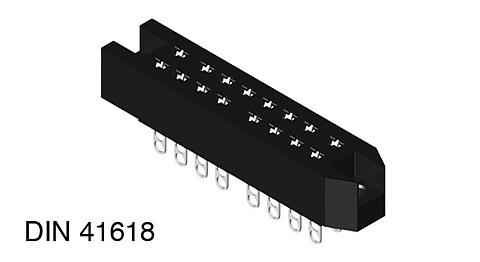

Technische Daten
mehrweniger| Polzahl | 10, 16, 20, 26 |
| Buchse / Stift | Buchse |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Ag |
| Isoliermaterial | Thermoplast UL94V-2 |
| Bemessungsstrom IEC | 10,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 875 V RMS für 1 Minute |
| Betriebstemperatur | -55°C bis +125°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB | Parallel, Vertikal |
| Kontaktreihen | 2 |
| Voreilende Kontakte | --- |
| Verpackung | Standard |
Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 010 | 47,00 | 29,00 | 38,00 | 38,00 | 30,00 | 5,70 |
| 016 | 59,00 | 41,00 | 50,00 | 50,00 | 42,00 | 5,00 |
| 020 | 71,00 | 53,00 | 62,00 | 62,00 | 54,00 | 5,20 |
| 026 | 83,00 | 65,00 | 74,00 | 74,00 | 66,00 | 4,90 |
