Technische Daten
mehrweniger| Raster (mm) | 2,50 |
| Polzahl | 2, 3, 4, 5 ... 15 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,64 |
| Kodierung | ja |
| Verriegelung | Verrastung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 1000 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +85°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 1 |
| Verpackung | Standard |

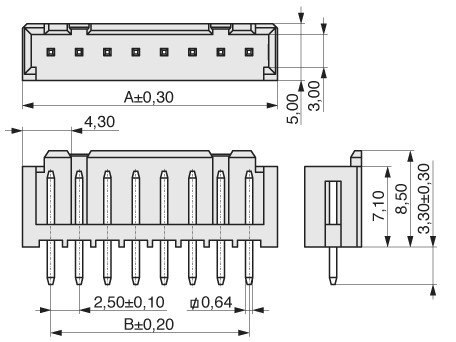

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) |
|---|---|---|
| 002 | 7,50 | 2,50 |
| 003 | 10,00 | 5,00 |
| 004 | 12,50 | 7,50 |
| 005 | 15,00 | 10,00 |
| 006 | 17,50 | 12,50 |
| 007 | 20,00 | 15,00 |
| 008 | 22,50 | 17,50 |
| 009 | 25,00 | 20,00 |
| 010 | 27,50 | 22,50 |
| 011 | 30,00 | 25,00 |
| 012 | 32,50 | 27,50 |
| 013 | 35,00 | 30,00 |
| 014 | 37,50 | 32,50 |
| 015 | 40,00 | 35,00 |
