Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
353-3

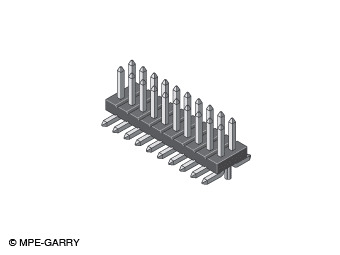

Stiftleiste SMD 1,00 mm Serie 353 Variante 3

Stiftleisten, Stiftleiste SMD 1,00 mm

Stifltleisten im Raster 1,00 mm für vertikale SMD-Montage. Gull Wing-Kontakte ermöglichen ein Maximum an mechanischer Festigkeit und ein einfaches Testen. Bereits montierte Ansaugkappen sind als Option lieferbar.

Verfügbare Variationen
Produktvergleich
Technische Daten
mehrweniger
Raster (mm) 1,00
Polzahl 4, 6, 8, 10 ... 100
Gegenstecker ø 0,30
Kodierung Nein
Verriegelung Nein
Material Kontakt Kupferlegierung
Veredelung Kontakt Au, Sn
Isoliermaterial Hochtemp. Thermoplast UL94V-0
Nennstrom 1,0 A
Nennspannung 100 V RMS / V DC
Durchschlagspannung 250 V RMS für 1 Minute
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Leiterplattenanschluß SMD Gull Wing SMD Gull Wing
Ausrichtung zu PCB Vertikal Vertikal
Kontaktreihen 2
Reihen­abstand (Code) 100 mil
Montagekappen Mit Bestückungshilfe, Ohne Bestückungshilfe
Reihe­nabstand (mm) 1
Positionierpin Ohne Positionierpin
Kontaktausführung Gestanzt
Sockellayout DIL strip (Dual-in-line) DIL strip (Dual-in-line)
Verpackung Rolle, Stange

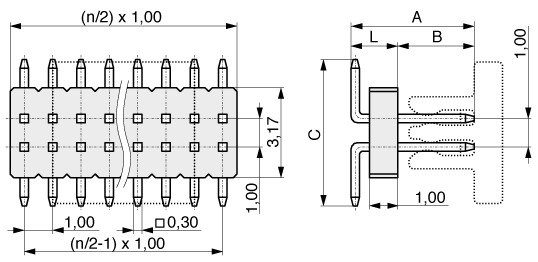

A (Länge) 3,70
B (Steckseite) 1,9
C (PCB-Seite) 5,20
L 1,80
A (Länge)B (Steckseite)C (PCB-Seite)L
3,701,905,201,80
