Technische Daten
mehrweniger| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Verpackung | Standard |
| Leiterplattenanschluß |
Einlöt
|
| Material Kontakt | Kupferlegierung |
| C (PCB-Seite) | 3,30 |
| B (Steckseite) | 5,7 |
| Nennstrom | 3,0 A |
| A (Länge) | 17,70, 19,80, 21,60, 22,80 ... 40,80 |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Reihenabstand (mm) | 2,54 |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Polzahl | 2, 4, 6, 8 ... 100 |
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Raster (mm) | 2,54 |
| L | 10,80, 12,60, 13,80, 15,90 ... 8,70 |
| Kodierung | Nein |
| Verriegelung | Nein |
| Gegenstecker | ø 0,64 |
| Kontaktausführung | Gestanzt |
| Sockellayout |
DIL strip (Dual-in-line)
|

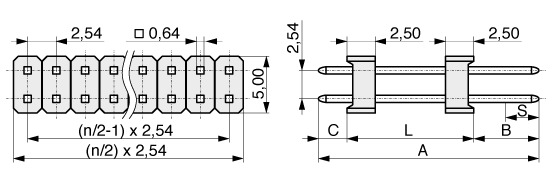

Zeichnung / Abmessungen
mehrweniger
| A (Länge) | B (Steckseite) | C (PCB-Seite) | L |
|---|---|---|---|
| 17,70 | 5,70 | 3,30 | 8,700 |
| 19,80 | 5,70 | 3,30 | 10,80 |
| 21,60 | 5,70 | 3,30 | 12,60 |
| 22,80 | 5,70 | 3,30 | 13,80 |
| 24,90 | 5,70 | 3,30 | 15,90 |
| 26,70 | 5,70 | 3,30 | 17,70 |
| 29,00 | 5,70 | 3,30 | 20,00 |
| 30,80 | 5,70 | 3,30 | 21,80 |
| 37,80 | 5,70 | 3,30 | 28,80 |
| 40,80 | 5,70 | 3,30 | 31,80 |
