Technische Daten
mehrweniger| Raster (mm) | 5,08 |
| Polzahl | 1, 2, 3, 4 ... 20 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 1,14 |
| Kodierung | nein |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 8,2 A |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 1 |
| Kontaktausführung | Gestanzt |
| Sockellayout |
SIL strip (Single-in-line)
|
| Verpackung | Standard |
| A (Länge) | 19,05, 20,32 |
| B (Steckseite) | 11,94, 13,21 |
| C | 4,57 |
| L | 2,54 |

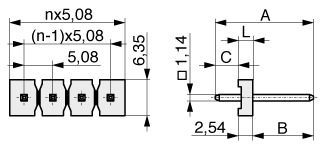

Zeichnung / Abmessungen
mehrweniger
| A (Länge) | B (Steckseite) | C | L |
|---|---|---|---|
| 19,05 | 11,94 | 4,57 | 2,54 |
| 20,32 | 13,21 | 4,57 | 2,54 |
