Technische Daten
mehrweniger| Isoliermaterial | Thermoplast UL94V-0 |
| Veredelung Kontakt | Sn |
| Verpackung | Standard |
| Material Kontakt | Kupferlegierung |
| Leiterplattenanschluß |
Einlöt
|
| B (Steckseite) | 10,16, 12,70, 15,24, 17,78 ... 7,62 |
| Nennstrom | 3,0 A |
| A (Länge) | 10,16, 12,7, 15,24, 17,78 ... 7,62 |
| Nennspannung | 250 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Polzahl | 2, 3, 4, 5 ... 12 |
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Raster (mm) | 2,54 |
| Kodierung | Ja |
| Verriegelung | Verriegelung |
| Gegenstecker | ø 0,64 |
| Kontaktausführung | Gestanzt |

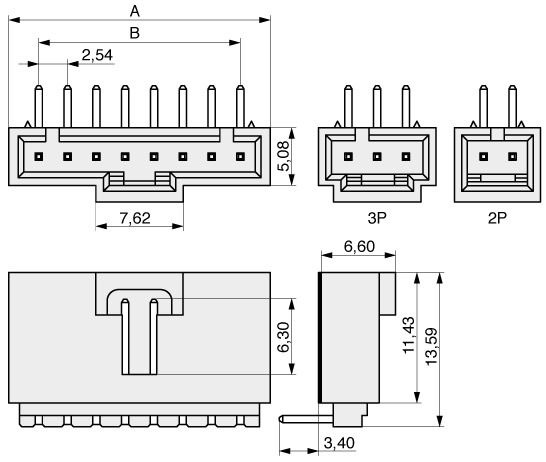

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) |
|---|---|---|
| 002 | 7,62 | 2,54 |
| 003 | 10,16 | 5,08 |
| 004 | 12,70 | 7,62 |
| 005 | 15,24 | 10,16 |
| 006 | 17,78 | 12,70 |
| 007 | 20,32 | 15,24 |
| 008 | 22,86 | 17,78 |
| 009 | 25,40 | 20,32 |
| 010 | 27,94 | 22,86 |
| 011 | 30,48 | 25,40 |
| 012 | 33,02 | 27,94 |
