Technische Daten
mehrweniger| Raster (mm) | 4,20 |
| Polzahl | 2, 4, 6, 8 ... 24 |
| Kodierung | Ja |
| Verriegelung | Verriegelung |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Thermoplast UL94V-2 |
| Bemessungsstrom IEC | 9,0 A |
| Nennspannung | 600 V RMS / V DC |
| Durchschlagspannung | 1500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 230°C für 5 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Positionierpin | Ohne Positionierpin |
| Kontaktausführung | Gestanzt |
| Verpackung | Standard |
| A (Länge) | 13,80, 18,00, 22,2, 26,40 ... 9,60 |
| B (Steckseite) | -, 12,60, 16,80, 21,00 ... 8,40 |

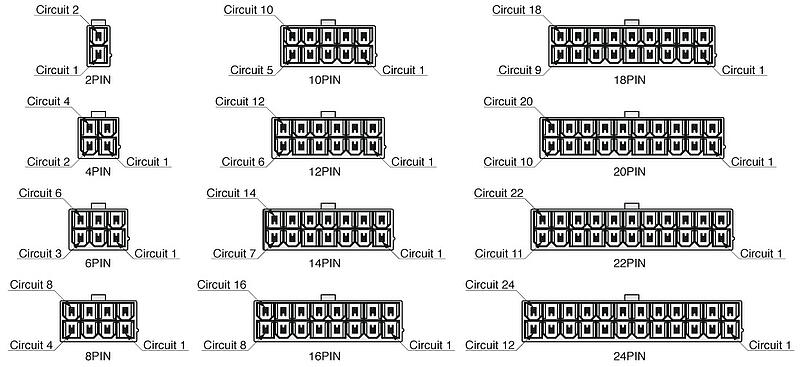

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) |
|---|---|---|
| 002 | 5,40 | - |
| 004 | 9,60 | 4,20 |
| 006 | 13,80 | 8,40 |
| 008 | 18,00 | 12,60 |
| 010 | 22,20 | 16,80 |
| 012 | 26,40 | 21,00 |
| 014 | 30,60 | 25,20 |
| 016 | 34,80 | 29,40 |
| 018 | 39,00 | 33,60 |
| 020 | 43,20 | 37,80 |
| 022 | 47,40 | 42,00 |
| 024 | 51,60 | 46,20 |
