Leider wurde diese Bestellnummer nicht gefunden, aber vielleicht meinen Sie dieses Produkt:
150-4

Stiftleiste 2,00 mm Serie 150 Variante 4

Stiftleisten, Stiftleiste 2,00 mm

Vertikale Stiftleisten mit quadratischen 0,50 mm Stiften und einem Raster von 2,00 mm. Viele verschiedene Stiftlängen und Kontaktoberflächen als Standard. Standard- und low profile Isolierkörper mit 2,00 bzw. 1,50 mm sind verfügbar. Kundenspezifische Steckverbinder-Ausführungen möglich.

Verfügbare Variationen
Produktvergleich
Technische Daten
mehrweniger
Isoliermaterial Hochtemp. Thermoplast UL94V-0
Veredelung Kontakt Au, Selectiv Au, Sn
Verpackung Standard
LeiterplattenanschlußEinlöt Einlöt
Material Kontakt Kupferlegierung
C (PCB-Seite) 2,35, 2,50, 2,75, 2,80 ... 3,50
B (Steckseite) 11,55, 3,2, 4, 4,4 ... 9,15
Nennstrom 1,5 A
A (Länge) 10,15, 10,20, 11,55, 13,40 ... 8,70
Nennspannung 150 V RMS / V DC
Durchschlagspannung 500 V RMS für 1 Minute
Reihe­nabstand (mm) 2
Betriebstemperatur -40°C bis +105°C
Max.-Prozesstemperatur 260°C für 10 Sekunden
Polzahl 4, 6, 8, 10 ... 80
Ausrichtung zu PCBVertikal Vertikal
Kontaktreihen 2
Raster (mm) 2,00
Kodierung Nein
Verriegelung Nein
Gegenstecker ø 0,50
Kontaktausführung Gestanzt

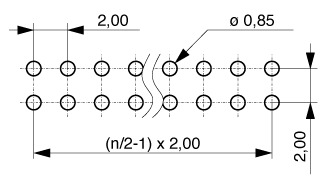

SockellayoutDIL strip (Dual-in-line) DIL strip (Dual-in-line)
A (Länge)B (Steckseite)C (PCB-Seite)
7,853,502,35
8,353,502,85
8,703,902,80
10,155,153,00
10,205,352,85
11,556,503,05
13,408,652,75
15,5511,052,50
