Technische Daten
mehrweniger| Raster (mm) | 1,00 |
| Polzahl | 2, 4, 6, 8 ... 100 |
| Buchse / Stift | Stift |
| Gegenstecker | ø 0,30 |
| Kodierung | nein |
| Verriegelung | Nein |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Selectiv Au, Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 100 V RMS / V DC |
| Durchschlagspannung | 250 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 2 |
| Reihenabstand (Code) | 100 mil |
| Reihenabstand (mm) | 1 |
| Kontaktausführung | Gestanzt |
| Sockellayout |
DIL strip (Dual-in-line)
|
| Verpackung | Standard |
| A (Länge) | 4,70, 6,00, 7,30 |
| B (Steckseite) | 1,90, 3,2, 4,5 |
| C | 3,50 |
| L | 2,80 |

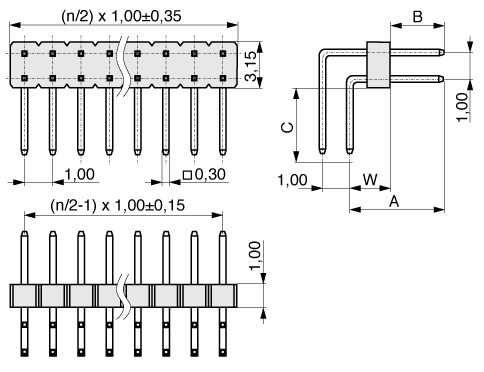

Zeichnung / Abmessungen
mehrweniger
| A (Länge) | B (Steckseite) | C |
|---|---|---|
| 4,70 | 1,90 | 3,50 |
| 6,00 | 3,20 | 3,50 |
| 7,30 | 4,50 | 3,50 |
