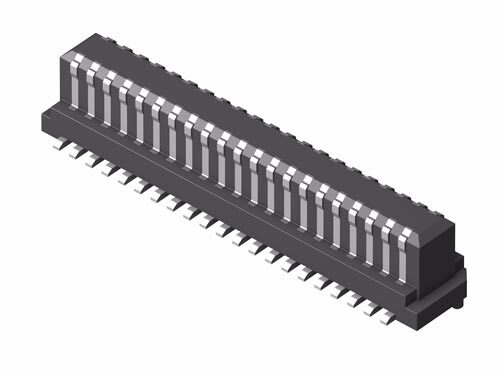

Technische Daten
mehrweniger| Raster (mm) | 0,80 |
| Polzahl | 10, 14, 20, 24 ... 50 |
| Kodierung | Ja |
| Verriegelung | Nein |
| Material Kontakt | Phosphor Bronze |
| Veredelung Kontakt | Au |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Nennstrom | 0,5 A |
| Nennspannung | 50 V RMS / V DC |
| Durchschlagspannung | 150 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Montagekappen | Mit Bestückungshilfe, Ohne Bestückungshilfe |
| Positionierpin | Mit Positionierpin |
| Kontaktausführung | Gestanzt |
| Verpackung | Rolle, Stange |
| A (Länge) | 11,2, 13,60, 16, 17,60 ... 9,60 |
| B (Steckseite) | 11,20, 13,60, 15,20, 19,20 ... 8,80 |
| C (PCB-Seite) | 10,60, 13, 15,40, 17,00 ... 9,00 |
| L | 3,55, 4,05 |

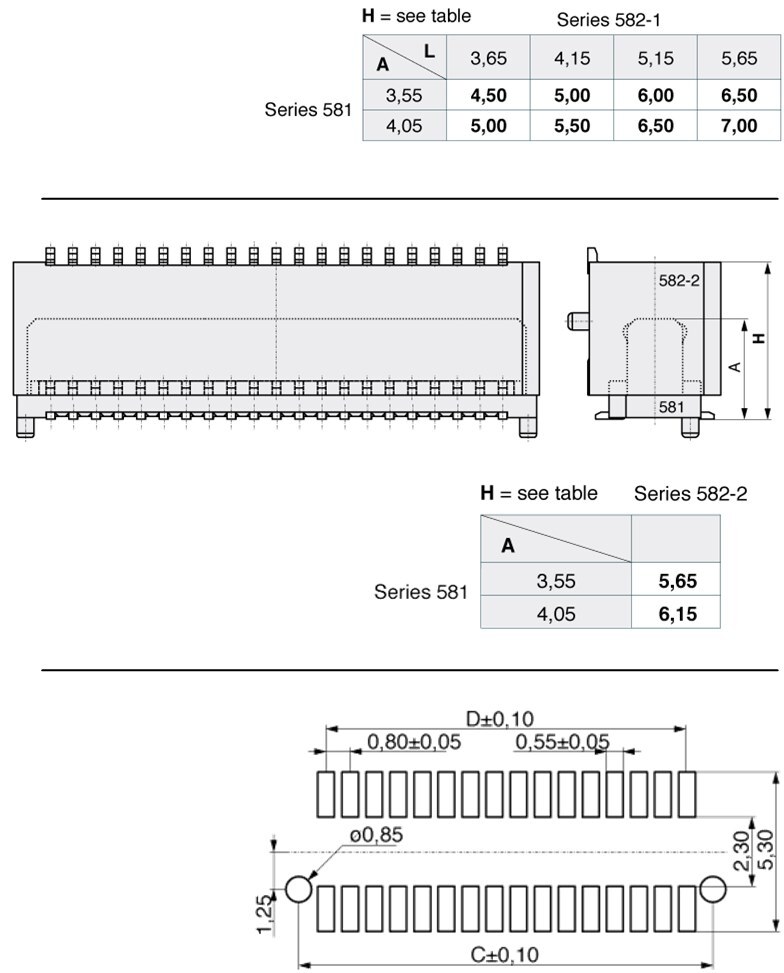

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A (Länge) | B (Steckseite) | C (PCB-Seite) |
|---|---|---|---|
| 010 | 5,60 | 3,20 | 5,00 |
| 014 | 7,20 | 4,80 | 6,60 |
| 020 | 9,60 | 7,20 | 9,00 |
| 024 | 11,20 | 8,80 | 10,60 |
| 030 | 13,60 | 11,20 | 13,00 |
| 036 | 16,00 | 13,60 | 15,40 |
| 040 | 17,60 | 15,20 | 17,00 |
| 050 | 21,60 | 19,20 | 21,00 |
