Technische Daten
mehrweniger| Raster (mm) | 0,50 |
| Polzahl | 6, 8, 10, 18 ... 30 |
| Buchse / Stift | Buchse |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Selectiv Au |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 0,5 A |
| Nennspannung | 50 V RMS / V DC |
| Durchschlagspannung | 250 V RMS für 1 Minute |
| Betriebstemperatur | -55°C bis +85°C |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Verpackung | Rolle, Stange |

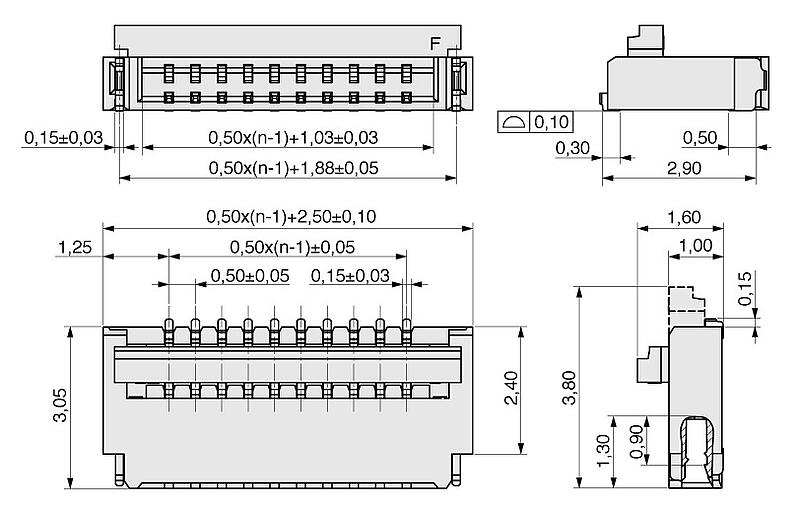

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 006 | 05,00 | 02,50 | 03,53 | 04,38 | 04,10 | 04,90 |
| 008 | 06,00 | 03,50 | 04,53 | 05,38 | 05,10 | 05,90 |
| 010 | 07,00 | 04,50 | 05,53 | 06,38 | 06,10 | 06,90 |
| 018 | 11,00 | 08,50 | 09,53 | 10,38 | 10,10 | 10,90 |
| 020 | 12,00 | 09,50 | 10,53 | 11,38 | 11,10 | 11,90 |
| 024 | 14,00 | 11,50 | 12,53 | 13,38 | 13,10 | 13,90 |
| 030 | 17,00 | 14,50 | 15,53 | 16,38 | 16,10 | 16,90 |
