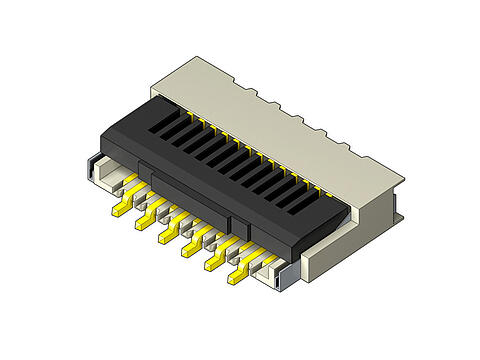

Technische Daten
mehrweniger| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Veredelung Kontakt | Au |
| Verpackung | Rolle |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Material Kontakt | Phosphor Bronze |
| Nennstrom | 0,2 A |
| Durchschlagspannung | 100 V RMS für 1 Minute |
| Betriebstemperatur | -25°C bis +85°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Polzahl | 9, 11, 13, 15 ... 71 |
| Ausrichtung zu PCB |
Parallel
|
| Kontaktreihen | 1 |
| Raster (mm) | 0,30 |
Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 9 | 4,20 | 1,80 | 2,40 | 3,03 | 3,70 | 3,00 |
| 11 | 4,80 | 2,40 | 3,00 | 3,63 | 4,30 | 3,60 |
| 13 | 5,40 | 3,00 | 3,60 | 4,23 | 4,90 | 4,20 |
| 15 | 6,00 | 3,60 | 4,20 | 4,83 | 5,50 | 4,80 |
| 17 | 6,60 | 4,20 | 4,80 | 5,43 | 6,10 | 5,40 |
| 19 | 7,20 | 4,80 | 5,40 | 6,03 | 6,70 | 6,00 |
| 21 | 7,80 | 5,40 | 6,00 | 6,63 | 7,30 | 6,60 |
| 23 | 8,40 | 6,00 | 6,60 | 7,23 | 7,90 | 7,20 |
| 25 | 9,00 | 6,60 | 7,20 | 7,83 | 8,50 | 7,80 |
| 27 | 9,60 | 7,20 | 7,80 | 8,43 | 9,10 | 8,40 |
| 29 | 10,20 | 7,80 | 8,40 | 9,03 | 9,70 | 9,00 |
| 31 | 10,80 | 8,40 | 9,00 | 9,63 | 10,30 | 9,60 |
| 33 | 11,40 | 9,00 | 9,60 | 10,23 | 10,90 | 10,20 |
| 35 | 12,00 | 9,60 | 10,20 | 10,83 | 11,50 | 10,80 |
| 37 | 12,60 | 10,20 | 10,80 | 11,43 | 12,10 | 11,40 |
| 39 | 13,20 | 10,80 | 11,40 | 12,03 | 12,70 | 12,00 |
| 41 | 13,80 | 11,40 | 12,00 | 12,63 | 13,30 | 12,60 |
| 43 | 14,40 | 12,00 | 12,60 | 13,23 | 13,90 | 13,20 |
| 45 | 15,00 | 12,60 | 13,20 | 13,83 | 14,50 | 13,80 |
| 49 | 16,20 | 13,80 | 14,40 | 15,03 | 15,70 | 15,00 |
| 51 | 16,80 | 14,40 | 15,00 | 15,63 | 16,30 | 15,60 |
| 57 | 18,60 | 16,20 | 16,80 | 17,43 | 18,10 | 17,40 |
| 61 | 19,80 | 17,40 | 18,00 | 18,63 | 19,30 | 18,60 |
| 67 | 21,60 | 19,20 | 19,80 | 20,43 | 21,10 | 20,40 |
| 71 | 22,80 | 20,40 | 21,00 | 21,63 | 22,30 | 21,60 |
| 9 | 4,20 | 1,80 | 2,40 | 3,03 | 3,70 | 3,00 |
| 11 | 4,80 | 2,40 | 3,00 | 3,63 | 4,30 | 3,60 |
| 13 | 5,40 | 3,00 | 3,60 | 4,23 | 4,90 | 4,20 |
| 15 | 6,00 | 3,60 | 4,20 | 4,83 | 5,50 | 4,80 |
| 17 | 6,60 | 4,20 | 4,80 | 5,43 | 6,10 | 5,40 |
| 19 | 7,20 | 4,80 | 5,40 | 6,03 | 6,70 | 6,00 |
| 21 | 7,80 | 5,40 | 6,00 | 6,63 | 7,30 | 6,60 |
| 23 | 8,40 | 6,00 | 6,60 | 7,23 | 7,90 | 7,20 |
| 25 | 9,00 | 6,60 | 7,20 | 7,83 | 8,50 | 7,80 |
| 27 | 9,60 | 7,20 | 7,80 | 8,43 | 9,10 | 8,40 |
| 29 | 10,20 | 7,80 | 8,40 | 9,03 | 9,70 | 9,00 |
| 31 | 10,80 | 8,40 | 9,00 | 9,63 | 10,30 | 9,60 |
| 33 | 11,40 | 9,00 | 9,60 | 10,23 | 10,90 | 10,20 |
| 35 | 12,00 | 9,60 | 10,20 | 10,83 | 11,50 | 10,80 |
| 37 | 12,60 | 10,20 | 10,80 | 11,43 | 12,10 | 11,40 |
| 39 | 13,20 | 10,80 | 11,40 | 12,03 | 12,70 | 12,00 |
| 41 | 13,80 | 11,40 | 12,00 | 12,63 | 13,30 | 12,60 |
| 43 | 14,40 | 12,00 | 12,60 | 13,23 | 13,90 | 13,20 |
| 45 | 15,00 | 12,60 | 13,20 | 13,83 | 14,50 | 13,80 |
| 49 | 16,20 | 13,80 | 14,40 | 15,03 | 15,70 | 15,00 |
| 51 | 16,80 | 14,40 | 15,00 | 15,63 | 16,30 | 15,60 |
| 57 | 18,60 | 16,20 | 16,80 | 17,43 | 18,10 | 17,40 |
| 61 | 19,80 | 17,40 | 18,00 | 18,63 | 19,30 | 18,60 |
| 67 | 21,60 | 19,20 | 19,80 | 20,43 | 21,10 | 20,40 |
| 71 | 22,80 | 20,40 | 21,00 | 21,63 | 22,30 | 21,60 |
